Понимание угловых контактных шариков: всеобъемлющее руководство
I. Введение в подшипники Анонцаgular Вontact Ball

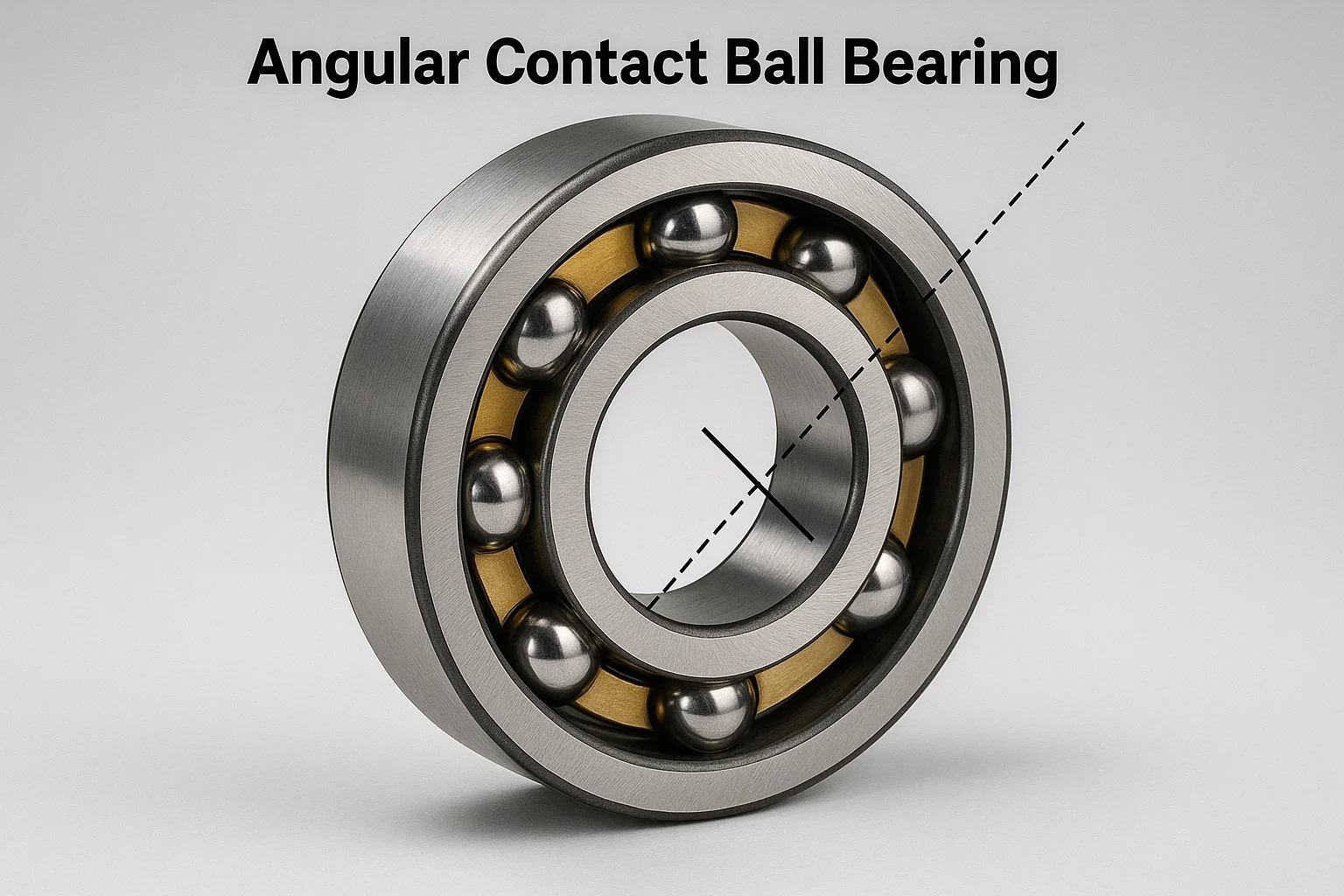

1. Что такое угловой контактный шарик?
An Угловой контактный шарик подшипник является специализированным типом подшипника, разработанного для приспособления для размещения как радиальные, так и осевые нагрузки одновременно Полем В отличие от подшипников с глубокими шариками, которые в основном обрабатывают радиальные нагрузки, угловые контактные подшипники
иметь точно спроектированный Угол контакта Между внутренней и внешней расами и шариками. Этот угол - это то, что позволяет им эффективно поддерживать осевые силы в одном направлении, в дополнение к радиальным силам.
-
Определение и основная функция: В своем ядре угловой контактный шарик способствует вращательному движению, точно точно управляя относительным положением компонентов машины. Его уникальная конструкция позволяет ему нести нагрузки, действующие под углом к оси подшипника. Эта возможность имеет решающее значение в приложениях, где присутствуют как боковые, так и тяги, что делает их идеальными для различных промышленных и автомобильных целей.
-
Ключевые функции и характеристики дизайна: Определяющей особенностью этих подшипников является Угол контакта , который представляет собой угол между линией, соединяющей точки контакта мяча с гоночными трассами в радиальной плоскости, и линией, перпендикулярной оси подшипника. Этот угол может варьироваться, как правило, от 15-40 градусов , в зависимости от конкретной конструкции подшипника и предполагаемого применения. Более высокий угол контакта, как правило, обеспечивает большую осевую нагрузку, в то время как меньший угол лучше подходит для высокоскоростных применений с более низкими осевыми нагрузками.
| Особенность | Описание |
|---|---|
| Угол контакта | Это критический угол, который определяет долю Радиальная и осевая нагрузка. Полем Обычно он варьируется от 15 ° (оптимизирован для высокоскоростной и более низкой осевой нагрузки) 40 ° (оптимизировано для высоких осевых нагрузок). Больший угол означает более осевую нагрузку. |
| Разделяемый дизайн | А Внешнее кольцо часто отделяется от внутреннего кольца и шариковой сборки. Эта функция дизайна упрощает процесс монтажа и позволяет точно выбирать конкретные внутренние зазоры или применение предварительных нагрузков во время установки. |
| Одно направление осевой нагрузки | Стандартный один ряд Угловые контактные шарики предназначены для размещения осевые нагрузки только в одном направлении Полем Чтобы обрабатывать осевые нагрузки с обоих направлений, они обычно используются в дуплексные аранжировки (парные наборы) или как двойные подшипники . |
| Высокая точность | Эти подшипники изготовлены до очень плотных допусков, обеспечивая высокая точность работы и Минимальный разряд Полем Эта точность необходима для требовательных приложений, таких как те, которые обнаружены в шпинделях с помощью машинного инструмента, где даже микроскопические отклонения могут повлиять на производительность. |
| Жесткость | При правильном предварительно загружен , угловые контактные шарики предлагают исключительно Высокая жесткость Полем Это сводит к минимуму отклонение вала при нагрузке и значительно улучшает общую производительность системы, особенно в критических приложениях, где стабильность имеет первостепенное значение. |
2. Почему выбирают подшипники Angular Вontact Ball?
Угловые контактные шариковые подшипники выбираются для их превосходной производительности в определенных условиях работы, где другие типы подшипников могут потерпеть неудачу.
-
Преимущества по сравнению с другими типами подшипника:
- Объединенная грузоподъемность: Их наиболее значительным преимуществом является способность эффективно переносить комбинация радиальных и осевых нагрузок одновременно. Это отличает их от подшипников глубоких шариков (в основном радиальных) или подшипников тяги (в основном осевых).
- Возможности высокой скорости: Из -за их оптимизированной внутренней геометрии, точного производства и часто более легких конструкций клеток (например, полиамида или фенольной смолы) они могут работать с очень высокими скоростями вращения с уменьшенной тепловой обработкой.
- Высокая точность и жесткость: Они предлагают превосходную точность и жесткость, делая их идеальными для применений, требующих точного позиционирования, минимального отклонения и низкой вибрации. При использовании в предварительно загруженных конфигурациях они могут практически устранить внутренний клиренс, что приводит к исключительной жесткости.
- Универсальные конфигурации: Доступно в Однорядные, двойные и четырехточечные конструкции контактов , они также могут быть объединены в дуплексные аранжировки (лицом к лицу, спина к спине или тандеме) для дальнейшего повышения грузоподъемности, жесткости и способности обрабатывать моменты переворачивания.
-
Приложения, где они преуспевают: Эти подшипники часто встречаются в условиях, требующих высокая точность, высокие скорости и обработка значительных осевых сил Полем Их способность поддерживать комбинированные нагрузки делает их незаменимыми в различных требованиях. Общие приложения включают:
- Шпинции с помощью машинного инструмента: Решающее для точных операций резки и шлифования.
- Автомобильные трансмиссии и подшипники колес: Обработка веса транспортного средства и сил поворота.
- Насосы и компрессоры: Поддержка вращающихся валов при комбинированных жидкости и механических нагрузках.
- Электродвигатели: Особенно в более крупных, высокоскоростных дизайнах.
- Робототехника: Обеспечение точного и повторяемого движения в роботизированных суставах и приводах.
II Понимание дизайна и функциональности

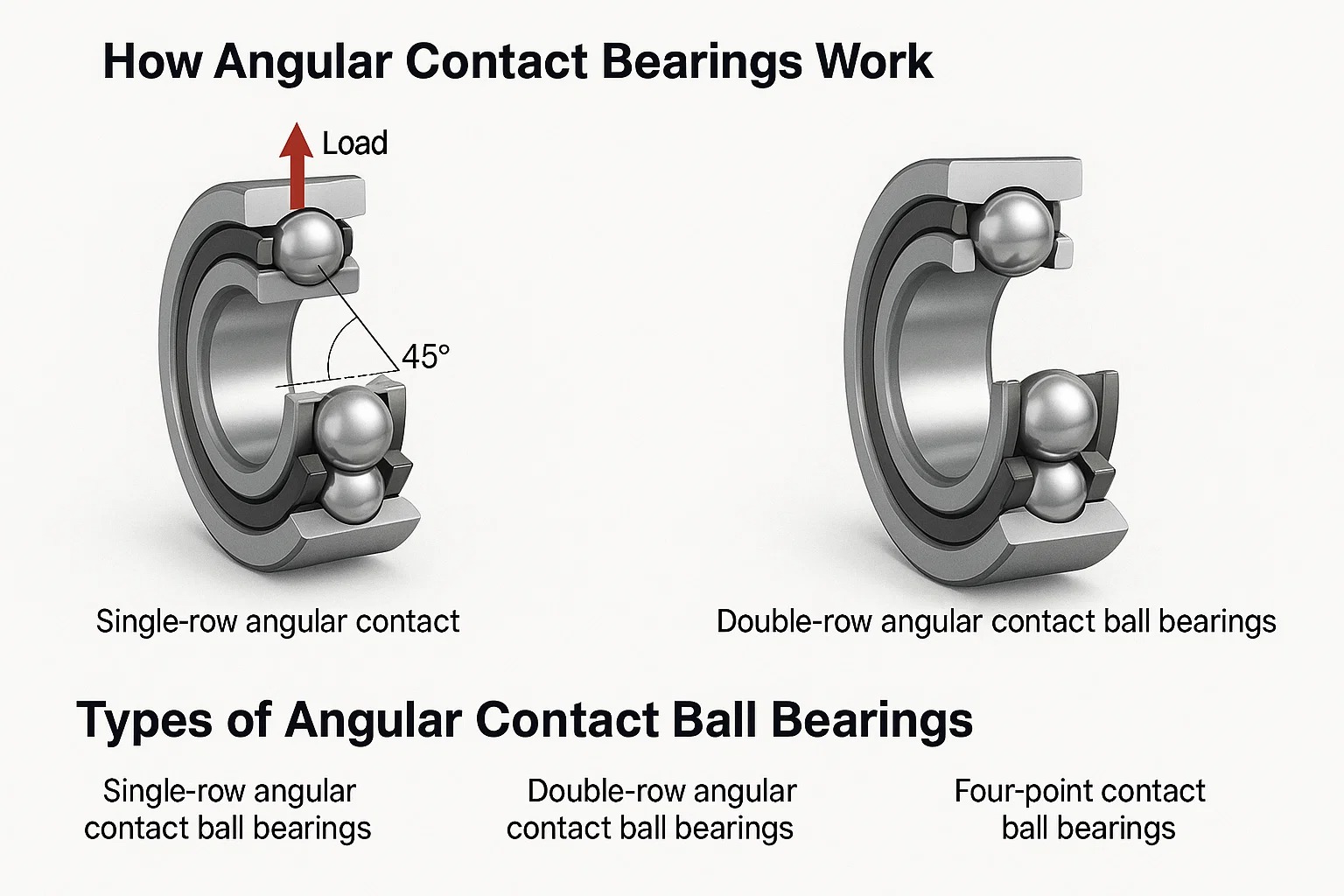

1. Как работают подшипники угловых контактов
Оперативный принцип углового контактного шарика петли Угол контакта , который диктует, как нагрузки распределяются и поддерживаются.
-
Объяснение угла контакта: Когда нагрузка, особенно осевая нагрузка, применяется к угловатому контактному шариковому подшипнику, шарики слегка смещены вдоль гоночных трассов. Это смещение создает область эллиптического контакта между каждым мячом и внутренними и внешними гоночными дорогами. А Угол контакта это угол, образованный линией через центр этого контактного эллипса и линию, перпендикулярной оси вращения подшипника. Этот угол является фундаментальным, потому что он определяет долю приложенной нагрузки, которая переносится в осиально -радиальном. Например, а больший угол контакта (например, 40 °) означает, что подшипник лучше оборудован для обработки более тяжелых осевых нагрузок, в то время как меньший угол (например, 15 °) более подходит для высокоскоростных применений, где радиальные нагрузки преобладают, а осевые нагрузки легче.
-
Распределение и поддержка нагрузки: Шарики в угловом контактном подшипнике обычно под предварительная нагрузка (либо присущий производству, либо применяется во время установки). Эта предварительная нагрузка обеспечивает непрерывный контакт с обеими гоночными дорогами, даже при различных нагрузках, что имеет решающее значение для высокой жесткости и для предотвращения заноса шаров, особенно на высоких скоростях. Когда применяется комбинированная радиальная и осевая нагрузка, силы эффективно передаются через шарики под углом контакта, эффективно распределяя напряжение по большей площади, чем чисто радиальный подшипник. Эта конструкция обеспечивает превосходную поддержку и стабильность в сложных условиях нагрузки.
2. Типы угловых контактных шариковых подшипников
Угловые контактные шариковые подшипники бывают различных конфигураций, каждый из которых подходит для различных возможностей нагрузки, требований к жесткости и требований применения.
-
Одно рядовые угловые контактные подшипники: Это наиболее распространенный тип и могут вместить осевые нагрузки в только в одном направлении Полем Из -за этой однонаправленной осевой нагрузки, для поддержки осевых нагрузок в обоих направлениях или для достижения более высокой жесткости и управления моментами переворачивания, они часто используются в дуплексные аранжировки Полем Они включают в себя монтаж двух однорядных подшипников вместе в качестве подходящей пары.
Дуплексное расположение Описание Ключевые характеристики Лицом к лицу (DF) Два подшипника установлены с их более широкими лицами вместе, поэтому контактные линии сходятся к оси подшипника. Хорошая жесткость, может обрабатывать моменты переворачивания, умеренная скорость. Спина к спине (дБ) Два подшипника установлены с их более узкими лицами вместе, поэтому контактные линии расходятся от оси подшипника. Максимальная жесткость , отлично подходит для обработки моментов переворачивания, идеально подходит для высоких веретков. Тандем (DT) Два подшипника установлены в одном и том же направлении, а их контактные линии параллельны. Спроектирован для чрезвычайно высокая осевая нагрузка в одном направлении , нагрузка делятся равномерно. -
Двойной угловой контактный контактный шарики: Эти подшипники по существу объединяют два одно рядовые угловые контактные подшипники в одну единицу. Они предназначены для размещения осевые нагрузки в обоих направлениях и часто выбираются, когда требуется компактная конструкция с высокой жесткостью, что устраняет необходимость отдельных дуплексных расположений. Они доступны с различными внутренними конструкциями и контактными углами в соответствии с конкретными потребностями.
-
Четырехточечные контактные шарики: Это уникальные одно рядовые угловые контактные подшипники с участием гоночных дорог, предназначенных для поддержки осевые нагрузки в обоих направлениях Полем Внутреннее кольцо обычно разделено, и между шариками и гоночными дорогами есть четыре точки контакта (два на внутреннем кольце, два на внешнем кольце). Эта конструкция позволяет им обрабатывать обратные осевые нагрузки, занимая меньше осевого пространства, чем два однорядных подшипника. Они особенно полезны для приложений с прерывистыми или чередующимися осевыми нагрузками, предлагая компактное и эффективное решение.

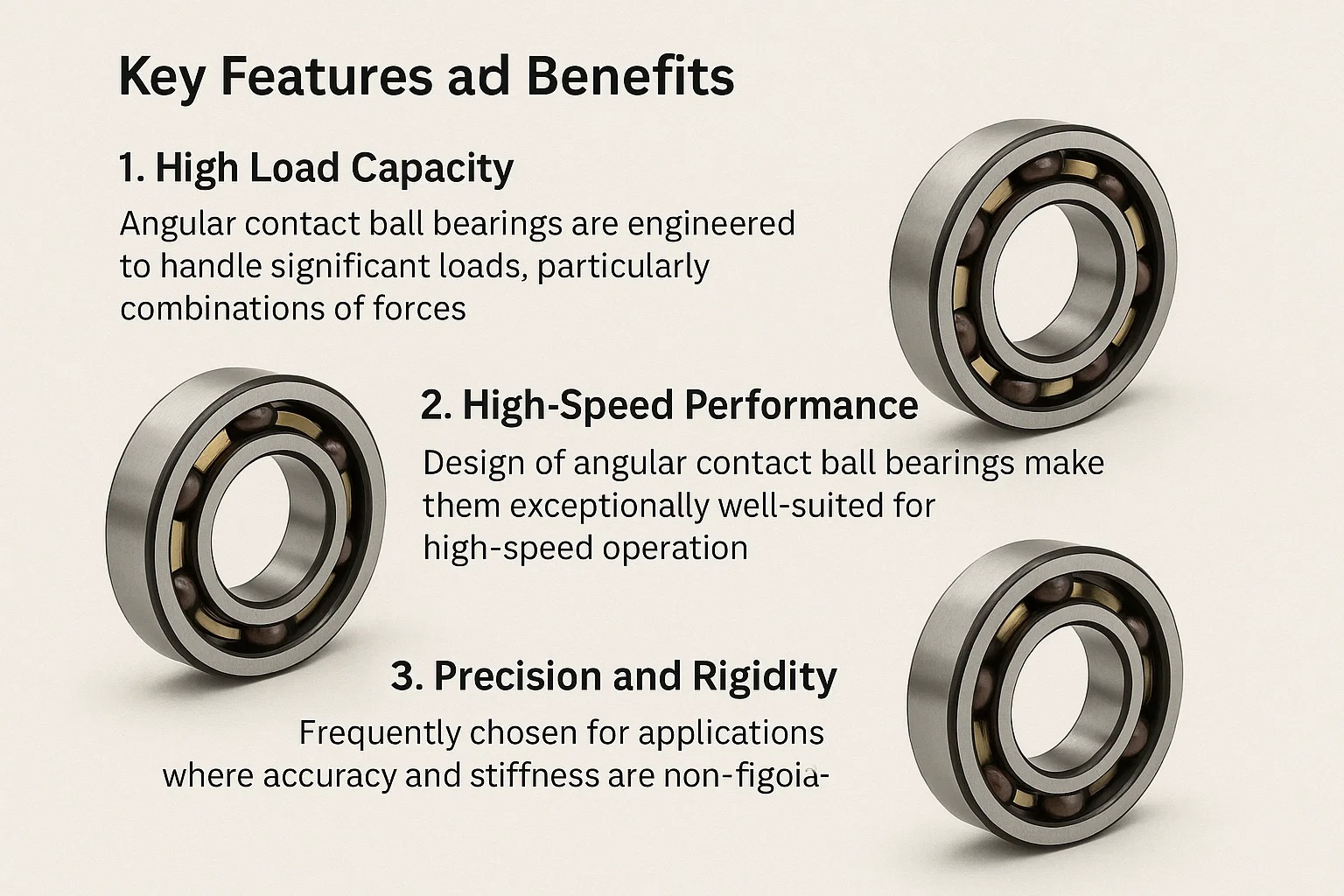

Iii. Ключевые функции и преимущества
Угловые контактные шарики высоко ценятся в различных отраслях промышленности из -за их отчетливых преимуществ производительности. Их дизайн позволяет им преуспеть в ситуациях, требующих высокой нагрузки, исключительной скорости и точной работы.
1. Высокая грузоподъемность
Угловые контактные шарики спроектированы для обработки значительных нагрузок, особенно когда эти нагрузки представляют собой комбинацию сил.
-
Осевая и радиальная обработка нагрузки: А Угол контакта является основным фактором, определяющим, насколько эффективно угловой контактный подшипник может управлять осевыми и радиальными нагрузками. Подшипники с Большие углы контакта (например, 40 градусов) оптимизированы для более тяжелых осевых нагрузок, что делает их подходящими для приложений, где присутствует значительная тяга. И наоборот, те с Меньшие углы контакта (например, 15 градусов) лучше подходят для более высоких скоростей и применений, где преобладают радиальные нагрузки. Эта конкретная конструкция обеспечивает эффективную передачу сил от вращающегося вала через шарики к стационарному корпусу или наоборот, эффективно распределяя напряжение.
-
Комбинации нагрузки: Одной из самых сильных сторон этих подшипников является их способность управлять комбинированные нагрузки , которые представляют собой смесь как радиальных, так и осевых сил. Это важно во многих промышленных применениях, где машины испытывают сложные, многонаправленные силы. Когда два угловых подшипника установлены в Дуплексное расположение (DB или DF), их комбинированная емкость осевой нагрузки значительно увеличена, и они получают возможность поддерживать переворачивающие моменты, которые имеют решающее значение в таких приложениях, как шпинции с помощью машинного инструмента.
2. Высокоскоростная производительность
Конструкция подшипников Angular Вontact Ball делает их исключительно подходящими для высокоскоростной работы, что является критическим требованием во многих современных машинах.
-
Соображения дизайна для высокоскоростных применений: Чтобы минимизировать генерацию тепла от трения и обеспечить стабильность при высоких оборотах, подшипники, предназначенные для высокоскоростных применений Меньшие углы контакта (около 15-25 градусов). Они также часто включают Высокие шарики и гоночные дорожки , вместе с Оптимизированные конструкции клеток Полем Более легкие материалы клетки, такие как фенольная смола или полиамид , часто используются для уменьшения массы и инерции, что еще больше способствует более низкому трению и тепло. Кроме того, минимальная предварительная нагрузка часто применяется в высокоскоростных конструкциях, чтобы предотвратить чрезмерное наращивание тепла, которое может поставить под угрозу производительность и продолжительность жизни.
-
Требования к смазке: Правильная смазка имеет первостепенное значение для поддержания высокоскоростной производительности и продления срока службы подшипника. Это часто включает использование специализированных масла или смазки с соответствующей вязкостью и добавками, которые могут выдержать высокие температуры и сдвиг, не ломаясь. В некоторых экстремальных высокоскоростных приложениях передовые системы смазки, такие как нефтяная смазка используются. Эти системы обеспечивают постоянную, точно измельченную подачу свежей смазки, одновременно помогая унести тепло, эффективно охлаждая подшипник во время работы.
3. Точность и жесткость
Угловые контактные шарики часто выбираются для применений, где точность и жесткость не подлежат обсуждению.
-
Приложения, требующие высокой точности: Эти подшипники необходимы в приложениях, где точное позиционирование и Минимальный разряд имеют первостепенное значение. Яркий пример Шпиндеры с помощью машинного инструмента , где режущий инструмент должен поддерживать чрезвычайную точность, чтобы производить детали с жесткими допусками и высококачественной поверхности. Точно так же в роботизированные руки Точное движение сустава, облегченное этими подшипниками, имеет важное значение для точных задач манипуляции и сборки.
-
Минимизация разрыва и отклонения: Присущий угловым контактным подшипникам, особенно при использовании в Предварительно загруженные дуплексные аранжировки , предоставляет исключительные жесткость Полем Предварительная загрузка эффективно устраняет внутренние зазоры внутри подшипника, что приводит к минимальному отклонению при нагрузке. Эта высокая жесткость и в результате очень низкий разряд (отклонение от истинного вращения) непосредственно приводят к повышению точности обработки, повышению общей производительности системы и снижению вибрации, способствуя более стабильной и надежной работе.
IV Применение угловых контактных шариковых подшипников
Угловые контактные шарики находятся в широком спектре отраслей и машин из -за их универсальности и исключительных характеристик производительности. Их способность обрабатывать комбинированные нагрузки, высокие скорости и обеспечивать высокую точность делает их незаменимыми во многих критических приложениях.
1. Станки
Машины, возможно, являются одной из наиболее важных сред для подшипников угловых контактов, требующих самых высоких уровней точности и жесткости.
- Поддержка веретена: Это главное приложение. А шпиндель Строительный инструмент - это сердце его работы, где вращается режущий инструмент или заготовка. Эти шпинции требуют подшипников, которые могут противостоять чрезвычайно высокой скорости вращения, сил тяжелой резки (как радиальных, так и осевых), и поддерживать точность на уровне микрон, чтобы обеспечить точность обработанной части. Угловые контактные шарики, часто расположенные в очень жестких Соответствующие наборы (например, три или четыре подшипника в конфигурации тандема/дуплекса), обеспечивают необходимую жесткость, минимальный разряд и характеристики демпфирования, которые имеют решающее значение для точного шлифования, фрезерования и операций поворота.
- Точная обработка: Прямое воздействие этих подшипников на качество конечного продукта не может быть переоценено. Их способность минимизировать разряд (отклонение от истинного вращения) и отклонение напрямую приводит к более высоким качественным деталям с более жесткими допусками, превосходной отделкой поверхности и уменьшению болтовни, что приводит к значительному улучшению эффективности производства и целостности продукта.
2. Робототехника
Робототехника, особенно при передовом производстве и автоматизации, в значительной степени опирается на точное и долговечное управление движением, предлагаемое подшипниками Angular Вontact Ball.
- Суставы и приводы: Роботизированные руки и манипуляторы используют подшипники углового контакта в их суставы и приводы Для достижения точных, повторяющихся движений. Эти подшипники поддерживают комплексные комбинированные нагрузки (осевые, радиальные и моменты), генерируемые во время динамической работы, что значительно способствует общей жесткости, точности и плавному движению роботизированной системы.
- Высокое движение: В таких приложениях, как хирургические роботы, роботы промышленных сборов или системы проверки, плавное, без кадров и точное движение, облегченное этими подшипниками, имеет первостепенное значение для успешной и надежной работы. Они гарантируют, что роботизированные движения являются точными, что является жизненно важным для деликатных или очень повторяющихся задач.
3. Автомобильная
Автомобильная промышленность использует подшипники Angular Contact Ball в многочисленных ключевых компонентах, где важны надежность и грузоподъемность.
- Колесные подшипники: Много современных автомобилей колесные подшипники интегрированные угловые контактные шариковые агрегаты. Эти блоки разработаны для обработки значительных радиальных нагрузок от веса транспортного средства, а также значительных осевых нагрузок, генерируемых во время поворотов, торможения и ускорения. Они предназначены для долгого срока службы и минимального обслуживания.
- Компоненты передачи: В какой -то автомобиле передачи и дифференциалы, угловые контактные подшипники используются для поддержания валов, которые испытывают как радиальные нагрузки от передач, так и нагрузки на спиральные или конические зубчатые колеса. Их способность управлять комбинированными силами обеспечивает эффективную передачу энергии и плавную работу трансмиссии.
4. аэрокосмическая промышленность
Аэрокосмическая промышленность удовлетворяет чрезвычайно высокие требования к надежности компонентов, эффективности веса и производительности в суровых условиях, что делает подшипники углового контакта шариками частым выбором.
- Применение двигателя: В авиационных двигателях угловые контактные шариковые подшипники используются в различных разделах, включая Компоненты коробки передач, вспомогательные диски и даже основные валы Полем Здесь они должны выдерживать экстремальные температуры, очень высокие скорости вращения и требующие условия нагрузки, часто с точными требованиями к балансу.
- Системы управления: Они также встречаются в критических самолетах Контрольные поверхности, механизмы шасси и другие системы приведения в действие где надежность, точность и низкое трение не подлежат обсуждению для безопасных и эффективных полетов.

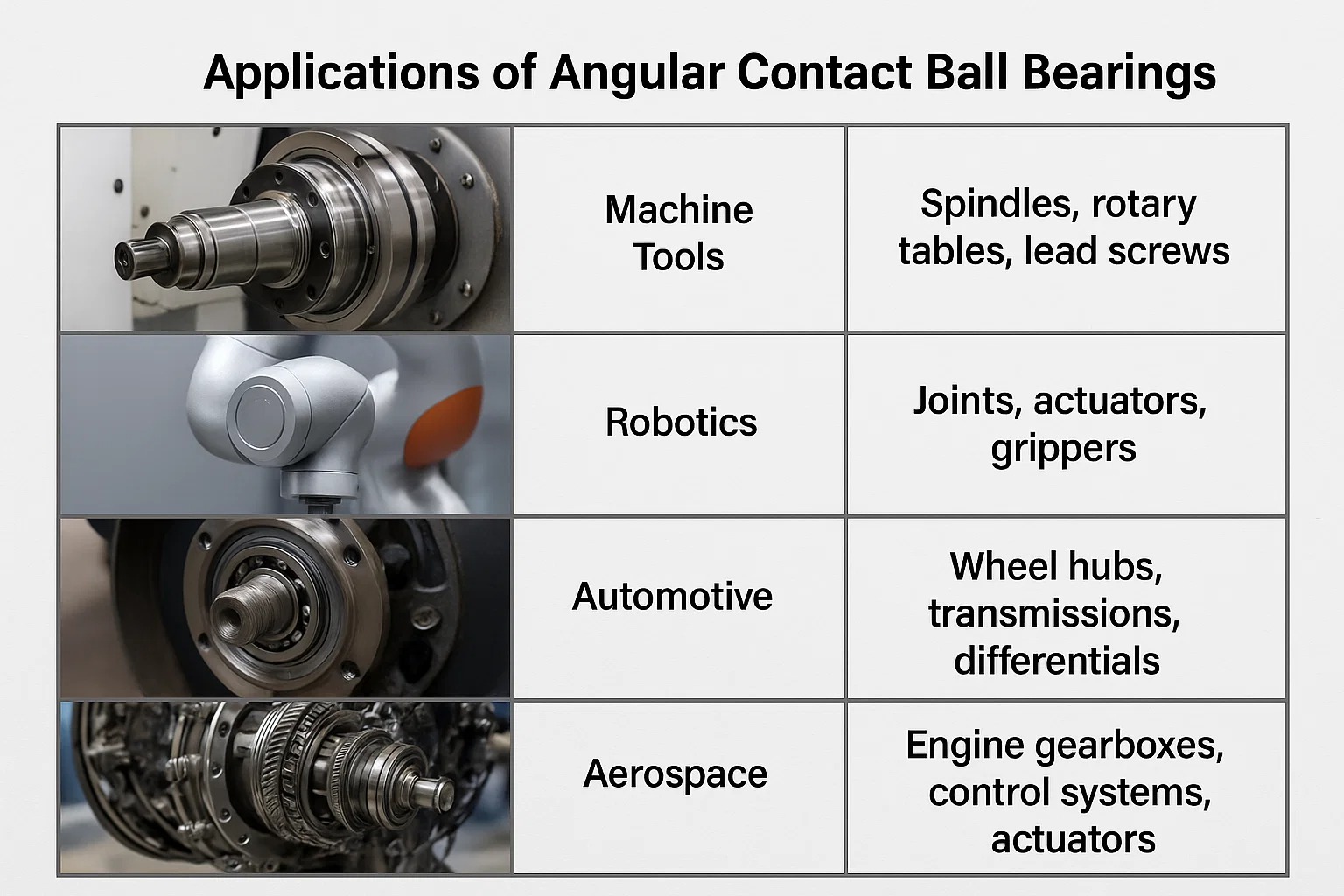

Вот сводная таблица приложений:
| Промышленность | Основные области применения | Ключевые преимущества, предоставляемые подшипниками |
|---|---|---|
| Станки | Шпинции, вращающиеся столы, свинцовые винты | Высокая точность, высокая жесткость, низкий разум, превосходная поверхность на деталях |
| Робототехника | Суставы, приводы, захватывающие | Точное движение, высокая повторяемость, компактная конструкция, комбинированная поддержка нагрузки |
| Автомобиль | Колесные ступицы, трансмиссии, дифференциалы | Высокая надежность, комбинированная радиальная и осевая нагрузка, длительный срок службы |
| Аэрокосмическая | Двигательные коробки передач, системы управления, приводы | Высокоскоростные возможности, экстремальная толерантность к температуре, критическая надежность |

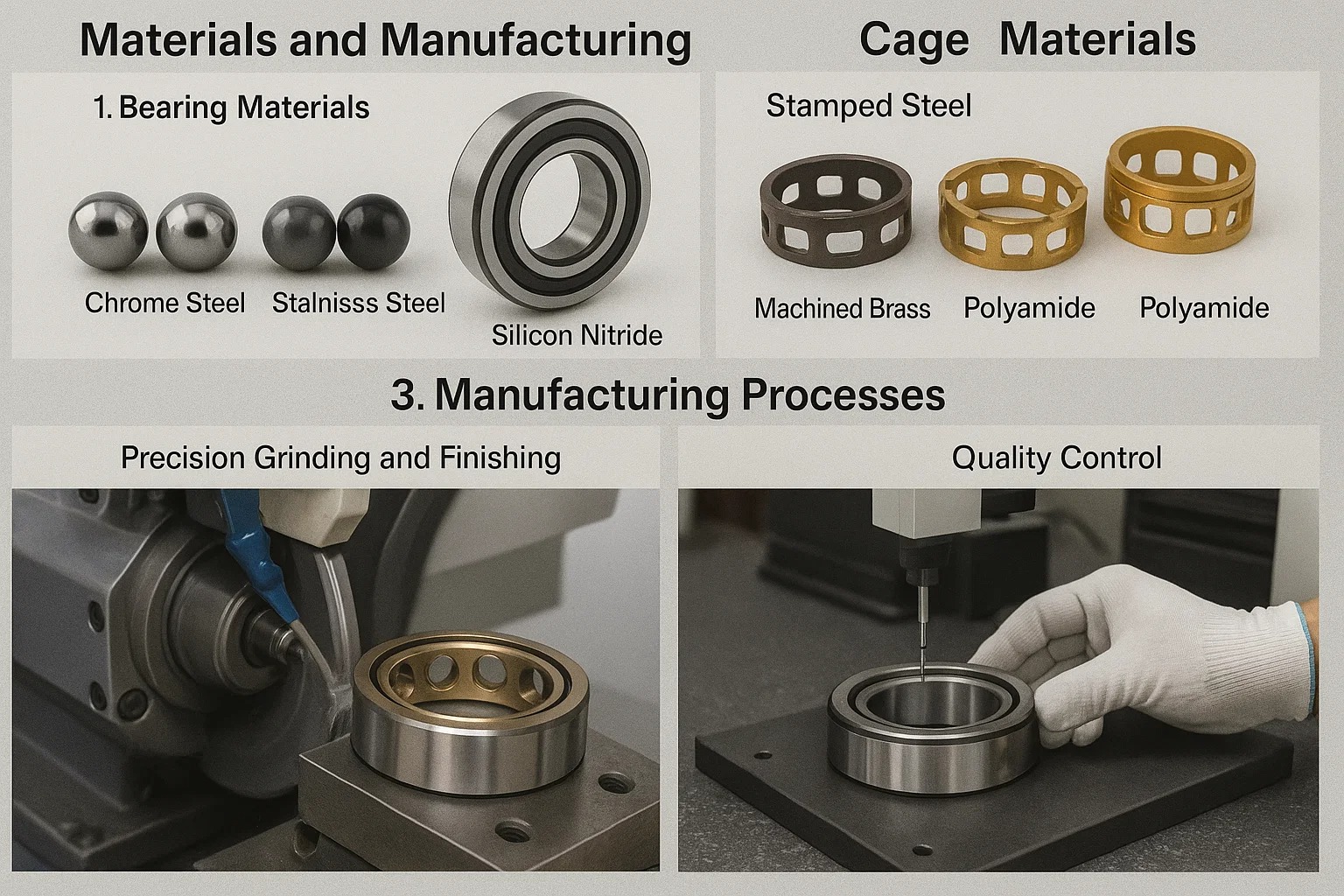

V. Материалы и производство
На производительность, долговечность и продолжительность жизни угловатых контактных шариковых подшипников глубоко влияют материалы, из которых они изготовлены и точность, с которой они изготовлены. Эти факторы определяют способность подшипника выдерживать нагрузки, скорости и условия окружающей среды.
1. Подшипники
Выбор материала для подшипников и шариков имеет решающее значение для определения его прочности, устойчивости к износу и усталости.
-
Типы стали (например, хромированная сталь, нержавеющая сталь):
- Chrome Steel (AISI 52100 / 100CR6): Это наиболее распространенный и широко используемый материал для подшипников и шаров в стандартных промышленных применениях. Это высокоуглеродистая хромовая сталь, известная своей Отличная твердость, превосходная износостойкость и высокая усталостная жизнь Полем Его постоянная производительность и экономическая эффективность делают его выбором для подавляющего большинства приложений для подшипников.
- Нержавеющая сталь (например, AISI 440C): Используется в основном в приложениях, где коррозионная стойкость имеет первостепенное значение, например, в промышленности пищевой промышленности, медицинское оборудование, морская среда или в условиях, подвергшихся воздействию суровых химических веществ. Предоставляя хорошую устойчивость к ржавчине и окрашиванию, его грузоподъемность и усталость срока службы, как правило, ниже, чем у хромированной стали в аналогичных условиях.
-
Керамические варианты:
- Керамические шарики нитрида кремния (Si3n4): Они все чаще указываются на высокоэффективные угловые контактные шарики, особенно в высокоскоростные приложения Полем Керамические шарики предлагают несколько значительных преимуществ по сравнению с сталью:
- Более легкий вес: Они значительно легче, чем стальные шарики, что резко уменьшает центробежные силы на высоких скоростях. Это приводит к меньше трения, более низкая тепловая генерация и более длительный эффект Смазка жизни .
- Более высокая жесткость и твердость: Керамические шарики намного жестче и сложнее, чем сталь, способствуя повышенной жесткости подшипника и повышенной устойчивости к износу.
- Немагнитный и электрически изолирующий: Они не магнитны и могут выступать в качестве электрического изолятора, что делает их идеальными для применений, где нарушенные электрические токи могут повредить подшипникам.
- Подшипники с керамическими шариками часто называют как "Гибридные подшипники" Потому что они сочетают в себе керамические элементы катания со стальными кольцами.
- Керамические шарики нитрида кремния (Si3n4): Они все чаще указываются на высокоэффективные угловые контактные шарики, особенно в высокоскоростные приложения Полем Керамические шарики предлагают несколько значительных преимуществ по сравнению с сталью:
2. Материалы клетки
А клетка (или фиксатор) является важнейшим компонентом, который сохраняет развертываемые элементы (шарики) отделенными и одинаково распределенными по гоночным трассам. Его материал влияет на способность к скорости подшипника, уровни шума, эффективность смазки и общую продолжительность жизни.
- Стальные клетки:
- Стальные клетки с штампованными отпечатками: Они распространены для подшипников общего назначения. Они есть крепкий, долговечный и подходит для умеренных скоростей и температуры. Их экономическая эффективность делает их популярным выбором для широкого спектра приложений.
- Обработанные стальные клетки: Предлагайте более высокую прочность и используются в более требовательных приложениях, особенно там, где присутствуют высокие нагрузки или вибрации.
- Латунные клетки:
- Обработанные латунные клетки: Они часто предпочтительнее более высокие скорости и температуры Из -за их превосходной силы, превосходной смазки (которая уменьшает трение) и способность выдерживать вибрации. Они также менее восприимчивы к повреждению от определенных типов загрязнения.
- Полимерные клетки (например, полиамид, Заглядывать):
- Эти Легкие клетки отлично подходят для Очень высокоскоростные приложения Из -за их низкого трения, снижения шума и способности работать с минимальной смазкой. Тем не менее, они имеют конкретные температурные ограничения и могут не подходить для чрезвычайно высокотемпературных сред. Пeek (полиэфирный эфирный кетон) обеспечивает более высокую температурную сопротивление, чем стандартный полиамид.
Вот разбивка общих материалов клетки:
| Тип материала клетки | Характеристики | Типичные приложения |
|---|---|---|
| Штампованная сталь | Надежные, экономически эффективные, полезные для общих приложений, умеренные скорости и температуры. | Общая промышленная техника, автомобильная. |
| Обработанная латунь | Высокая прочность, хорошая смазочная способность, сопротивление вибрации, подходящие для более высоких скоростей и температур. | Шпинции с помощью машинного инструмента, насосы, высокопроизводительное промышленное оборудование. |
| Полиамид (нейлон) | Легкие, низкие трения, более спокойная работа, хорошо для очень высоких скоростей, более низкие температуры. | Электродвигатели, небольшие машины, высокоскоростные применения, где управляется тепло. |
| PEEK | Легкий, отлично подходит для очень высоких скоростей и более высоких температур, чем полиамид, химическая устойчивость. | Аэрокосмическая, специализированная высокоскоростная механизм, медицинское оборудование, требование промышленного использования. |
3. Производственные процессы
Точность и общее качество угловых контактных шариков являются прямым результатом высокопроизводительных и тщательно контролируемых производственных процессов.
-
Точное шлифование и отделка: Обе гоночные дорожки (канавки во внутренних и внешних кольцах), так и шарики проходят несколько этапов точное измельчение и суперкомпинирование Полем Этот многоэтапный процесс обеспечивает чрезвычайно плавные поверхности, исключительно плотные допуски и оптимальную геометрическую точность. Эти факторы имеют решающее значение для достижения высокой точности, минимизации трения и тепла, снижения шума и вибрации, и, в конечном итоге, продления срока службы подшипника. Любые недостатки на этом этапе могут привести к преждевременному провалу.
-
Контроль качества: На протяжении всего производственного процесса, от проверки сырья до конечного продукта, строгие проверки контроля качества реализованы. Это включает в себя:
- Проверка размерного: Обеспечение точных измерений всех компонентов.
- Поверхностная отделка анализа: Проверка гладкости гоночных дорог и яйца.
- Тест на твердость: Подтверждение сопротивления материала деформации и износу.
- Проверка шума и вибрации: Подшипники часто тестируются на недопустимые уровни шума или паттерны вибрации, которые могут указывать на внутренние дефекты.
- Каждый подшипник тщательно проверяется и часто подвергается окончательной проверке производительности, чтобы обеспечить соблюдение строгих стандартов производительности и требований к надежности, прежде чем он покинет завод.

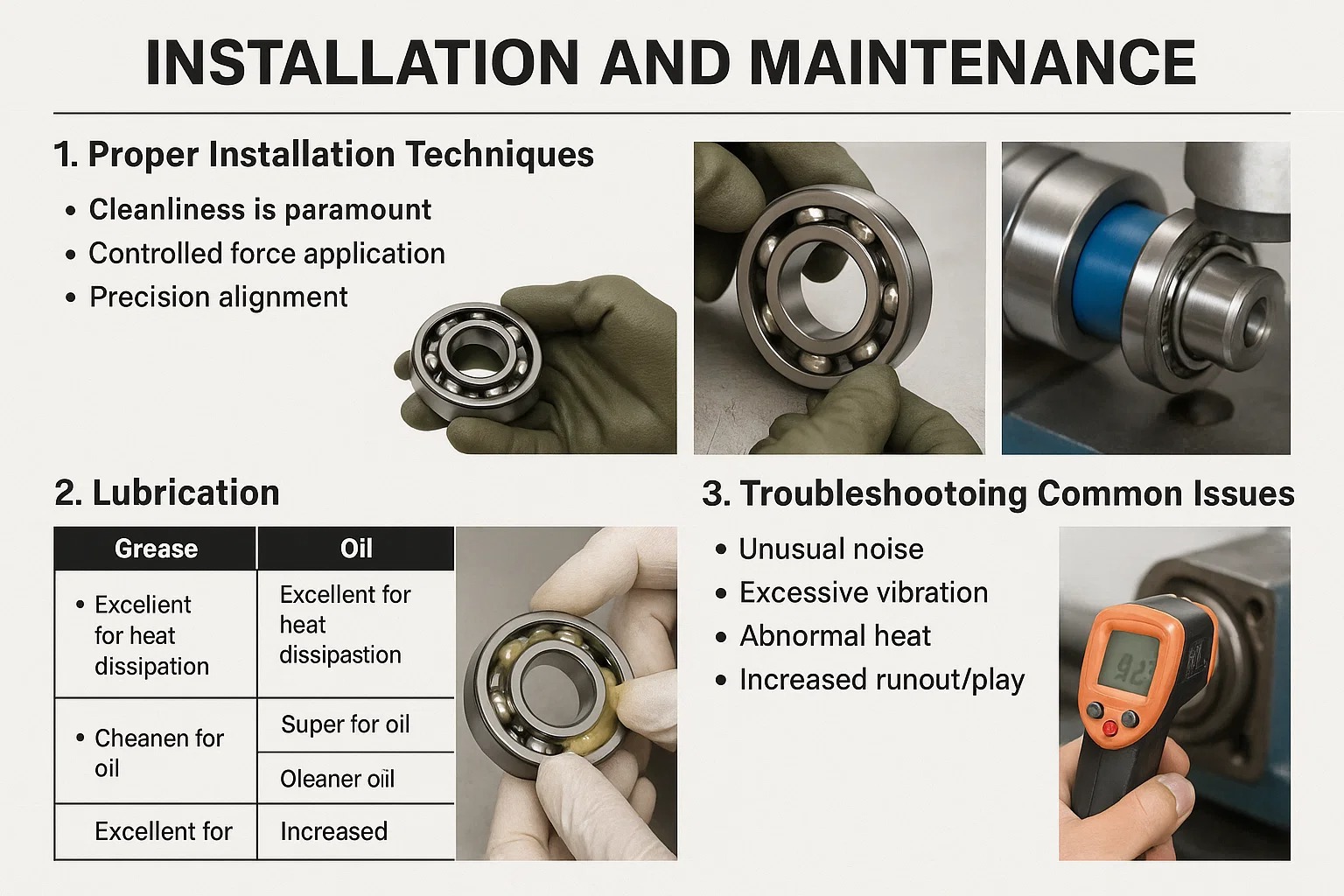

VI Установка и обслуживание
Надлежащая установка и текущее обслуживание абсолютно важны для максимизации срока службы, надежности и производительности подшипников с угловым контактным шариком. Даже подшипник высочайшего качества может быть преждевременно выйти из строя, если не обращаться, установлен и не поддерживать правильно.
1. Правильные методы установки
Неправильная установка, к сожалению, является одной из основных причин преждевременного сбоя подшипника. Потратив время, чтобы следовать передовым практикам, может предотвратить значительное время простоя и дорогостоящего ремонта.
-
Обработка и монтаж:
- Чистота имеет первостепенное значение: Всегда обрабатывайте подшипники в тщательно чистой среде. Даже крошечные частицы пыли, грязи или металлической стружки могут действовать как абразивы, что наносит значительный ущерб поверхностям точности гоночных путей и шариков, что приводит к преждевременному износу и отказам.
- Применение контролируемого силы: Никогда не применяйте силу непосредственно к внешнему кольцу при попытке установить подшипник на вал. И наоборот, не применяйте силу на внутреннее кольцо, когда устанавливает подшипник в корпус. Используя неправильное кольцо, чтобы применить силу, может Бринелл (Dent) гоночные трассы или деформировать компоненты подшипника. Вместо этого используйте соответствующую монтажные инструменты такие как нагреватели подшипника (для термического расширения), гидравлические прессы или специализированные воздействия, которые обеспечивают применение силы равномерно и непосредственно к правильному кольцу подшипника (которое подходит для прессы).
- Точное выравнивание: Убедитесь, что подшипник идеально выровнен во время монтажного процесса. Несоответствие, даже незначительное, может привести к неравномерному распределению нагрузки по каллятным элементам, созданию чрезмерного тепла, увеличению трения и вызыванию преждевременного локализованного износа, который резко сокращает срок службы.
-
Избегая ущерба: Избегайте каких -либо ударов или чрезмерной силы воздействия во время установки. Такие действия могут легко деформировать кольца подшипников, гоночные дорожки или шарики, что приводит к бренеллингу (постоянные вмешательства), трещины или другие формы повреждения, которые ставят под угрозу целостность подшипника и резко сокращают его срок службы. Всегда расставляйте приоритеты контролируемой, даже силы.
2. Смазка
Смазка - это жизненная сила подшипника. Это важно для сокращения трения между щитами и гоночными дорогами, предотвращения износа, рассеяния тепла, генерируемого во время работы, и обеспечения защиты от коррозии.
- Смазка против масляной смазки: Выбор между смазкой и нефтью в значительной степени зависит от конкретных условий работы и требований применения.
| Тип смазки | Характеристики | Идеальные приложения | Соображения |
|---|---|---|---|
| Смазка | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type fили a wide range of speeds и temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-смазка intervals are crucial |
| Масло | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Требуются более сложные системы герметизации и доставки (например, нефтяной воздух, циркулирование) |
- Интервалы смазки: Частота повторной смазывания (для смазки) или изменения/ пополнения масла зависит от множества факторов, включая рабочую скорость подшипника, температуру, примененную нагрузку и конкретный тип используемой смазки. Всегда следуйте рекомендациям производителя подшипника в качестве основного руководства. Также очень важно помнить, что надменная смазование может быть настолько вредной, как и недостаток. потенциально приводят к чрезмерной тепловой обработке из -за сбивания, увеличения трения и даже повреждения уплотнения.
3. Устранение неполадок общих проблем
Выявление признаков раннего отказа выносливости может быть разницей между простым ремонтным и катастрофическим разрушением оборудования, сэкономив значительные затраты и время простоя.
-
Определение сбоя подшипника: Общие показатели, которые предполагают проблему подшипника, включают:
- Необычный шум: Шлифование, ныть, визг, греметь или щелкание звуки часто указывают на проблемы смазки, загрязнение, износ или повреждение гоночных путей или катящихся элементов.
- Чрезмерная вибрация: Увеличение уровней вибрации, обнаруженные с помощью сенсорного осмотра или оборудования для анализа вибрации, является сильным показателем повреждения подшипника, смещения или дисбаланса.
- Аномальное жар: Чрезмерная тепловая обработка от корпуса подшипника обычно предполагает высокое внутреннее трение, часто из -за недостаточной смазки, неправильной предварительной нагрузки (слишком плотной) или внутреннего повреждения.
- Увеличение раздача/игры: Заметная радиальная или осевая игра (движение), которая не присутствовала раньше, указывает на внутренний износ, потерю предварительной нагрузки или серьезный повреждение компонентов подшипника.
-
Профилактическое обслуживание: Надежная программа профилактического обслуживания является ключом к значительному продлению срока службы подшипника и предотвращению неожиданного времени простоя. Ключевые компоненты включают:
- Регулярные проверки: Визуальные проверки на признаки повреждения, утечки или чрезмерного накопления грязи.
- Анализ вибрации: Использование специализированных инструментов для мониторинга трендов на здоровье и обнаружения ранних признаков ухудшения.
- Мониторинг температуры: Регулярно проверять температуру жилья для подшипника для выявления потенциальных проблем перегрева.
- Запланированная повторная смазывание: Сделать строго придерживаться графиков смазки, обработанных производителем и использования правильного типа и количества смазки.

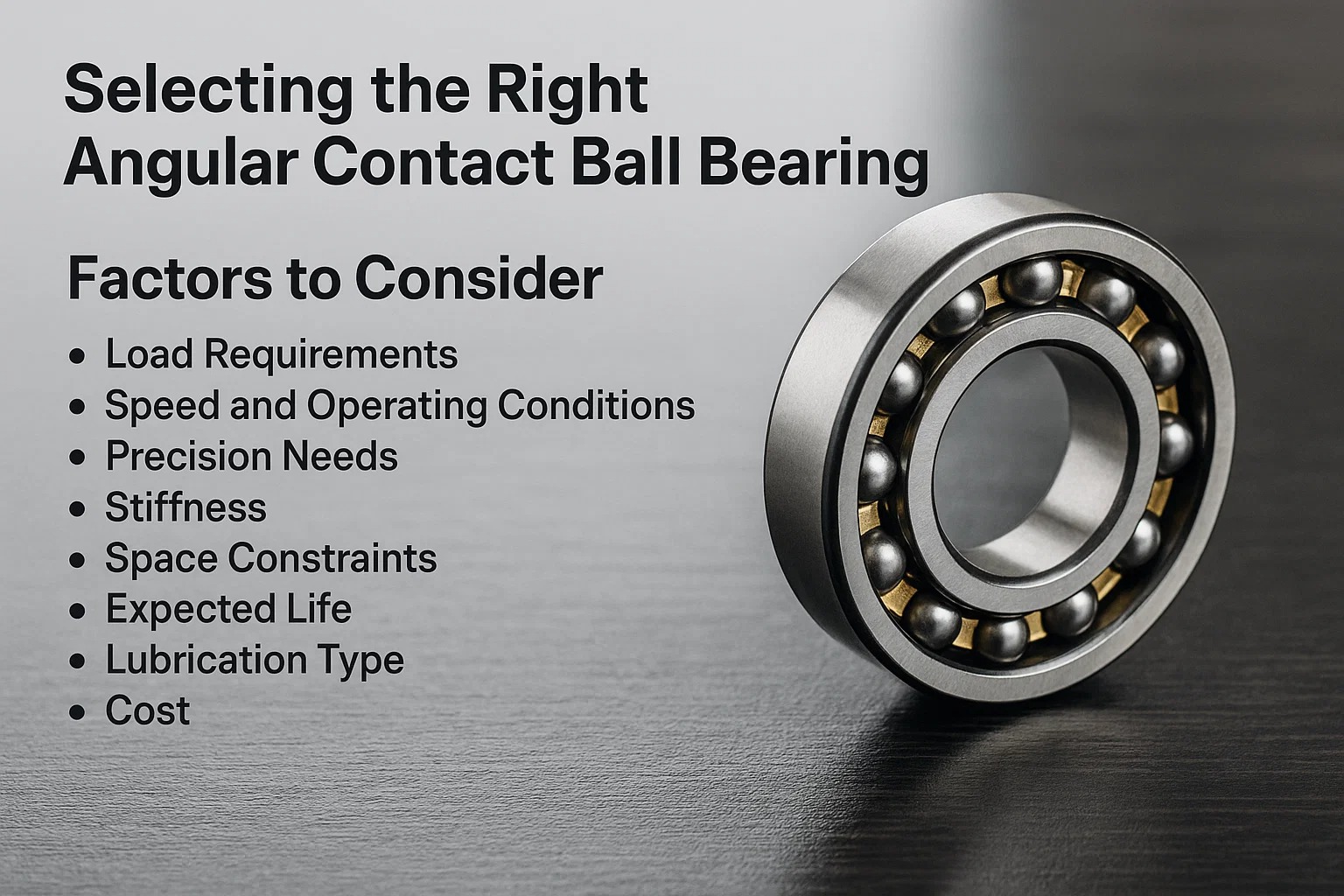

VII. Выбор правого углового контактного шарика
Выбор правильного углового контактного шарика-это критическое решение, которое напрямую влияет на производительность, долговечность и экономическую эффективность вашего механизма. Тщательная оценка нескольких ключевых факторов необходима для того, чтобы вы выбрали подшипник, который идеально соответствует требованиям вашего приложения.
1. Факторы, которые следует учитывать
Выбор идеального углового контактного шарикового подшипника включает в себя систематическую оценку условий эксплуатации и требований к производительности. Пропуск любого из этих факторов может привести к преждевременному провалу или неоптимальной производительности.
| Фактор | Описание |
|---|---|
| Требования к нагрузке | Это первостепенное значение. Вам нужно точно определить оба величина и направление радиальных нагрузок и осевые нагрузки Полем Является ли осевая нагрузка однонаправленной или двунаправленной? Есть ли значительные ударные нагрузки или вибрации? Конкретная комбинация нагрузки напрямую повлияет на требуемый угол контакта и на один подшипник или Дуплексное расположение (например, DF, DB, DT) необходим. |
| Условия скорости и эксплуатации | Оценить максимальная рабочая скорость и желаемое Коэффициент скорости (NDM) Полем Высокие скорости часто требуют меньших углов контакта, специализированных материалов клетки (например, Peek или Polyamide) и специфических методов смазки (например, смазки нефти-воздуха). Важно, рассмотрим Диапазон рабочей температуры и окружающая среда (например, наличие коррозийных агентов, пыли, влаги или экстремальных температур). |
| Точные потребности | Определите необходимые Точность работы и жесткость (жесткость) вашей системы. Приложения, такие как шпиндеры с помощью машинного инструмента, требуют чрезвычайно высокой точности, часто требующих подшипников более высоких классов точности (например, P4, P2), сопоставленных наборов и тщательно контролируемой предварительной нагрузки, чтобы минимизировать разряд и отклонение. |
| Жесткость | Сколько прогиба может переносить приложение под нагрузкой? Если высокая жесткость и минимальное движение вала имеют решающее значение, то тогда дуплексные аранжировки (Особенно конфигурация спины к спине или БД) будет необходима для обеспечения надежной поддержки из-за изгибающих моментов и осевых сдвигов. |
| Пространственные ограничения | Доступное осевое и радиальное пространство внутри корпуса и на валу будет диктовать допустимые размеры подшипника (отверстие, внешний диаметр, ширина). Это может повлиять на то, является ли компактный однорядный, двойной ряд или четырехточечный контактный подшипник наиболее подходящим выбором. |
| Ожидаемая жизнь | Рассчитайте желаемый срок службы подшипника, обычно выраженный в часах или миллионах революций. Этот расчет, основанный на рейтинге динамической нагрузки ( C ), оценка статической нагрузки ( C 0 ) и эквивалентная динамическая нагрузка ( P ), будет направлять выбор соответствующего размера подшипника и типа для достижения целей надежности. |
| Тип смазки | Исходя из интервалов скорости, температуры и обслуживания, решайте, есть ли Смазка смазки or масляная смазка более подходит. Высокие скорости часто требуют масла для лучшего рассеяния тепла, в то время как Grease предлагает более простое применение и сдерживание для многих стандартных применений. |
| Расходы | Сбалансировать требуемые спецификации эффективности с ограничениями бюджета. Более высокие точные классы, специализированные материалы (например, керамика) и сложные дуплексные композиции, как правило, стоят более высокие затраты. Оптимальный отбор уравновешивает производительность с экономической жизнеспособностью. |
2. Система нумерации подшипников
Понимание системы нумерации или обозначения производителя абсолютно необходимо для точной идентификации, замены и выбора подшипника. Это «язык», используемый для описания конкретных характеристик подшипника.
-
Понимание обозначения подшипника: Каждому типу подшипника и варианту присваивается конкретный Обозначение (номер части) производителем. Этот буквенно -цифровой код не является произвольным; Это кодирует жизненно важную информацию о подшипнике. Как правило, он включает подробную информацию о:
- Основные измерения: Такие как диаметр отверстия, внешний диаметр и ширина.
- Серия подшипников: Указывая на серию измерений, а иногда и нагрузку относительно его отверстия.
- Внутренний дизайн: Указание угла контакта (например, A, C, E), материал клетки (например, M, T, F) и внутренний клиренс или предварительная загрузка.
- Точный класс: Указывает на точность производства (например, P6, P5, P4, P2, причем P2 является самой высокой точностью).
- Особые функции: Такие как уплотнения, щиты или конкретная смазка.
-
Интерпретация каталогов производителей: Производители подшипника предоставляют комплексные каталоги, как в печатном, так и в Интернете, которые служат бесценными ресурсами. Эти каталоги подробно описывают их конкретные системы нумерации и обеспечивают обширные технические характеристики для каждого обозначения подшипника. Вы найдете информацию о:
- Динамическая рейтинг нагрузки ( C ): Постоянная радиальная нагрузка, которую подшипник может выдержать для указанного срока действия рейтинга (обычно 1 миллион революций)
- Статическое рейтинг нагрузки ( C 0 ): Статическая радиальная нагрузка, которая соответствует полной постоянной деформации каллинг -элемента и гоночной трассы в наиболее сильно напряженной точке контакта.
- Ограничивающие скорости: Максимально допустимые рабочие скорости с различными методами смазки.
- Размеры: Точные измерения ствола, внешнего диаметра и ширины.
- Рекомендуемые условия эксплуатации: Руководство для правильного применения. Знакомство с этими каталогами является ключом к принятию обоснованных и точных решений о выборе, обеспечивающих то, что выбранное подшипник будет выполняться, как и ожидалось в предполагаемом применении.
Заключение
Это всеобъемлющее руководство изучило сложный мир Угловые контактные шарики , проливая свет на их уникальный дизайн, разнообразные приложения и значительные преимущества. Мы углубились в то, что определяет эти подшипники, почему они часто являются предпочтительным выбором по сравнению с другими типами, и как их внутренняя механика позволяет им эффективно управлять сложными комбинациями нагрузки.
1. Резюме ключевых моментов
На протяжении всего этого руководства мы рассмотрели фундаментальные аспекты, которые делают подшипники с угловым контактным шариком незаменимыми в современном механизме:
- Понимание дизайна: Мы определили угловые контактные шариковые подшипники их способностью обрабатывать как радиальные, так и осевые нагрузки одновременно, управляемые их критическими Угол контакта Полем Мы исследовали различные конфигурации, включая Однорядные, двойные и четырехточечные контактные подшипники , а также решающая роль дуплексные аранжировки (DF, DB, DT) для повышенной жесткости и нагрузки.
- Ключевые функции и преимущества: Мы выделили их выдающиеся возможности в высокая грузоподъемность , эффективно обрабатывать сложные комбинации нагрузки. Их неотъемлемый дизайн допускает исключительный Высокоскоростная производительность и способствует замечательному точность и жесткость , минимизация выпуска и отклонения в критических приложениях.
- Разнообразные приложения: Мы увидели, как эти подшипники жизненно важны для многочисленных отраслей, от точки, необходимой в станки и робототехника в требовательную среду Автомобиль and аэрокосмическая компоненты.
- Материалы и производственное превосходство: Мы изучили важность выбора материала, включая хромированная сталь и нержавеющая сталь и преимущества керамические варианты для повышения производительности. Мы также затронули влияние различных Материалы клетки и строгий Точные производственные процессы которые обеспечивают качество и надежность.
- Лучшие практики установки и технического обслуживания: Наконец, мы подчеркнули, что даже лучшие подшипники требуют Правильные методы установки и усердно lubrication для достижения их предполагаемого срока службы, и мы дали представление о Устранение неполадок общих проблем Чтобы предотвратить преждевременный сбой.
2. Будущее подшипники Angular Contact Ball
Путешествие подшипников углового контакта шариков далеко не закончилось. Поскольку технология продолжает свой неустанный марш, мы ожидаем несколько ключевых событий, которые еще больше улучшат их возможности и расширят их приложения:
- Усовершенствованные материалы: Ожидайте продолжения инноваций в области материальных наук, что приведет к разработке еще более легких, более сильных и более устойчивых к температуре сталей и композитов. Гибридные подшипники с улучшенными керамическими компонентами станут более распространенными, что увеличит границы скорости и эффективности, уменьшая трение и тепло.
- Повышенная точность и производительность: Точность производства, несомненно, достигнет новых высот, позволяя подшипникам с еще более плотными допусками и улучшенной поверхностной отделкой. Это позволит иметь более высокие скорости вращения, большие плотности нагрузки в более компактных конструкциях и расширенный срок службы.
- Технология умного подшипника: Интеграция «умных» функций, таких как встроенные датчики для мониторинга температуры, вибрации и статуса смазки в реальном времени, станет все более распространенной. Этот технологический скачок позволит очень точно прогнозирующее обслуживание Позволяя операторам предвидеть и решать потенциальные проблемы, прежде чем они приведут к дорогостоящим сбоям, тем самым оптимизируют время безотказной работы и продлевая срок службы как подшипников, так и техники, который они поддерживают.
Поскольку отрасли продолжают продвигать границы скорости, точности и эффективности, угловые контактные шарики останутся критически важной технологией, постоянно развивающейся в соответствии со следующим поколением инженерных задач. . .
Выбранный дисплей подшипников
Скачать каталог
