Шарикоподшипники с четырехточечным контактом представляют собой радиальные однорядные радиально-упорные шарикоподшипники с дорожками качения, предназначенными для восприятия осевых нагрузок в обоих направлениях. Они способны воспринимать радиальные и осевые силы с обеих сторон благодаря раздельному внутреннему или внешнему кольцу, которое обеспечивает два угла контакта и одноименный четырехточечный контакт.
По сравнению с шарикоподшипниками с четырехточечным контактом и двухрядными подшипниками занимаемое осевое пространство будет значительно уменьшено.

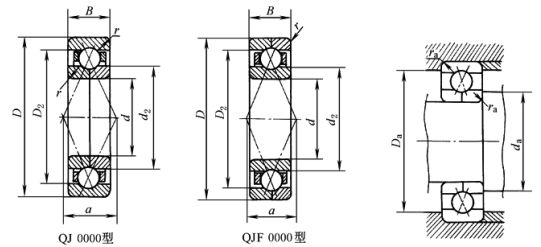

| Базовый размер/мм | Базовая нагрузка /кН | Предельная скорость /об·мин | Масса/кг | Код подшипника | Другие размеры/мм | Установочный размер/мм | |||||||||
| д | Д | Б | Кр | C0р | толстый | масло | W≈ | КДЖ 000 КДЖФ 0000 | д2 | Д2 | а | r | d | Д | ра |
| 30 | 72 | 19 | 44.5 | 31.2 | 6700 | 9000 | 0.42 | QJ306 | 45.8 | 58.2 | 36 | 1.1 | 37 | 65 | 1 |
| 35 | 72 | 17 | 28.0 | 25.8 | 6300 | 8500 | 0.356 | QJF 207 | — | — | — | 1.1 | 42 | 65 | 1 |
| 80 | 21 | 53.2 | 37.2 | 6000 | 8000 | 0. 57 | QJ307 | 50.7 | 64.3 | 40 | 1.5 | 44 | 71 | 1.5 | |
| 40 | 80 | 18 | 36.0 | 32.0 | 6000 | 8000 | 0.394 | QJF 208 | — | — | — | 1.1 | 47 | 73 | 1 |
| 80 | 18 | 40.5 | 37.0 | 6700 | 9000 | 0.391 | QJ 208 | 54 | 66 | 42 | 1.1 | 47 | 73 | 1 | |
| 45 | 85 | 19 | 40.0 | 37.8 | 5300 | 7000 | 0.43 | QJF 209 | — | — | — | 1.1 | 52 | 78 | 1 |
| 100 | 25 | 55.5 | 50.2 | 4800 | 6300 | 0.923 | QJF 309 | — | — | — | 1.5 | 54 | 91 | 1.5 | |
| 50 | 90 | 20 | 41.8 | 40.2 | 5000 | 6700 | 0.514 | КДЖФ 210 | — | — | — | 1.1 | 57 | 83 | 1 |
| 90 | 20 | 55.5 | 44.8 | 5000 | 6700 | 0. 52 | QJ210 | 63.5 | 76.5 | 49 | 1.1 | 57 | 83 | 1 | |
| 110 | 27 | 73.5 | 72.2 | 4500 | 6000 | 1.2 | QJF 310 | — | — | — | 2 | 60 | 100 | 2 | |
| 55 | 110 | 27 | 85.0 | 80.0 | 5000 | 6700 | 1.33 | QJ310 | 70 | 90 | 56 | 2 | 60 | 100 | 2 |
| 100 | 21 | 50.2 | 50.2 | 4500 | 6000 | 0. 76 | QJF 211 | — | — | — | 1.5 | 64 | 91 | 1.5 | |
| 100 | 21 | 71.0 | 62.0 | 5300 | 7000 | 0.769 | QJ211 | 70.3 | 84.7 | 54 | 1.5 | 64 | 91 | 1.5 | |
| 120 | 29 | 86.5 | 85.0 | 4000 | 5300 | 1.48 | QJF 311 | — | — | — | 2 | 65 | 110 | 2 | |
|
| 120 | 29 | 115 | 86.5 | 4000 | 5300 | 1.48 | QJ311 | 77.2 | 97.8 | 61 | 2 | 65 | 110 | 2 |
| 60 | 110 | 22 | 62.8 | 63.8 | 4300 | 5600 | 1.0 | QJF 212 | — | — | — | 1.5 | 69 | 101 | 1.5 |
| 110 | 22 | 81.0 | 71.0 | 4800 | 6300 | 0.99 | QJ212 | 77 | 93 | 60 | 1.5 | 69 | 101 | 1.5 | |
| 130 | 31 | 93.5 | 93.2 | 3800 | 5000 | 2.2 | QJF 312 | — | — | — | 2.1 | 72 | 118 | 2.1 | |
| 65 | 120 | 23 | 65.2 | 67.8 | 3800 | 5000 | 1.12 | QJF 213 | — | — | — | 1.5 | 74 | 111 | 1.5 |
| 120 | 23 | 90.0 | 83.0 | 4300 | 5600 | 1.2 | QJ213 | 84.5 | 101 | 65 | 1.5 | 74 | 111 | 1.5 | |
| 140 | 33 | 105 | 102 | 3400 | 4500 | 2.32 | QJF 313 | — | — | — | 2.1 | 77 | 128 | 2.1 | |
| 70 | 125 | 24 | 98.0 | 91.5 | 4300 | 5600 | 2.32 | QJ214 | 89 | 106 | 68 | 1.5 | 79 | 116 | 1.5 |
| 150 | 35 | 168 | 132 | 3200 | 4300 | 3.15 | QJ314 | 97.3 | 123 | 77 | 2.1 | 82 | 138 | 2.1 | |
| 75 | 130 | 25 | 108 | 98.0 | 4000 | 5300 | 1.45 | QJ215 | 93.8 | 112 | 72 | 1.5 | 84 | 121 | 1.5 |
| 85 | 180 | 41 | 210 | 188 | 2600 | 3600 | 5.5 | QJ317 | 117 | 148 | 93 | 3 | 99 | 166 | 2.5 |
| 90 | 140 | 24 | 102 | 130 | 3200 | 4300 | — | QJ 1018 | — | — | — | 1.5 | 99 | 131 | 1.5 |
| 160 | 30 | 165 | 150 | 3200 | 4300 | 2.91 | QJ218 | 114 | 136 | 88 | 2 | 100 | 150 | 2.0 | |
| 190 | 43 | 238 | 228 | 2400 | 3400 | 6.41 | QJ318 | 124 | 156 | 98 | 3 | 104 | 176 | 2.5 | |
| 100 | 180 | 34 | 212 | 192 | 2800 | 3800 | 4.05 | QJ220 | 127 | 153 | 98 | 2.1 | 112 | 168 | 2.1 |
| 110 | 170 | 28 | 150 | 195 | 3000 | 4000 | — | QJ 1022 | — | — | — | 2 | 120 | 160 | 2 |
| 200 | 38 | 255 | 245 | 2400 | 3400 | 5.76 | QJ222 | 141 | 169 | 109 | 2.1 | 122 | 188 | 2.1 | |
| 240 | 50 | 328 | 345 | 2000 | 3000 | 12.4 | QJ322 | 154 | 196 | 23 | 2.1 | 122 | 188 | 2.1 | |
| 120 | 180 | 28 | 152 | 208 | 2200 | 3200 | — | QJ 1024 | — | — | — | 2 | 130 | 170 | 2 |
| 215 | 40 | 280 | 275 | 2200 | 3200 | 6.49 | QJ224 | 152 | 183 | 117 | 2 | 132 | 203 | 2.1 | |
| 260 | 55 | 352 | 392 | 1600 | 2200 | 15.3 | QJ324 | 169 | 211 | 133 | 3 | 134 | 246 | 2.5 | |
| 130 | 200 | 33 | 202 | 230 | 2000 | 2700 | — | QJ 1026 | — | — | — | 2 | 140 | 190 | 2 |
| 230 | 40 | 288 | 290 | 1900 | 2800 | 7.28 | QJ226 | 165 | 195 | 126 | 3 | 144 | 216 | 2.5 | |
| 140 | 210 | 33 | 205 | 242 | 1900 | 2600 | — | QJ 1028 | — | — | — | 2 | 150 | 200 | 2 |
| 250 | 42 | 292 | 352 | 1500 | 2000 | 10.5 | QJ228 | 179 | 211 | 137 | 3 | 154 | 236 | 2.5 | |
| 300 | 62 | 422 | 512 | 1300 | 1800 | 22.4 | QJ328 | 196 | 244 | 154 | 4 | 158 | 282 | 3 | |
| 150 | 225 | 35 | 225 | 275 | 1800 | 2400 | 4. 59 | КДЖ 1030 | 174 | 201 | 131 | 2.1 | 162 | 213 | 2.1 |
| 270 | 45 | 302 | 372 | 1400 | 1900 | 12.4 | QJ230 | 194 | 226 | 147 | 3 | 164 | 256 | 2.5 | |
| 160 | 240 | 38 | 260 | 318 | 1600 | 2200 | — | QJ 1032 | — | — | 140 | 2.1 | 172 | 228 | 2.1 |
| 290 | 48 | 352 | 455 | 1300 | 1800 | 14.7 | QJ232 | 207 | 243 | 158 | 3 | 174 | 276 | 2.5 | |
| 170 | 260 | 42 | 200 | 350 | 1500 | 2000 | 7.45 | QJ 1034 | 198.8 | 231.2 | 151 | 2.1 | 182 | 248 | 2.1 |
| 310 | 52 | 358 | 480 | 1200 | 1700 | 18.1 | QJ234 | 222 | 258 | 168 | 4 | 188 | 292 | 3 | |
| 180 | 280 | 46 | 335 | 408 | 1400 | 1800 | 10.7 | QJ 1036 | 212.7 | 247.8 | 161 | 2.1 | 192 | 268 | 2.1 |
| 320 | 52 | 392 | 545 | 1100 | 1600 | — | QJ236 | 231 | 269 | 175 | 4 | 198 | 302 | 3 | |
| 190 | 290 | 46 | 348 | 430 | 1300 | 1700 | — | QJ 1038 | — | — | 168 | 2.1 | 202 | 278 | 2.1 |
| 200 | 310 | 51 | 382 | 498 | 1200 | 1600 | — | QJ1040 | — | — | 179 | 2.1 | 212 | 298 | 2.1 |
| 220 | 340 | 56 | 448 | 622 | 1000 | 1400 | 18 | QJ1044 | 259 | 301 | 196 | 3 | 234 | 326 | 2.5 |
| 240 | 360 | 56 | 458 | 655 | 950 | 1300 | 21 | QJ1048 | 282.2 | 318 | 210 | 3 | 254 | 346 | 2.5 |
| 260 | 400 | 65 | 510 | 765 | 850 | 1200 | — | КДЖ 1052 | — | — | — | 4 | 278 | 382 | 3 |
| 280 | 420 | 65 | 540 | 835 | 800 | 1000 | — | КДЖ 1056 | — | — | 245 | 4 | 298 | 402 | 3 |
| 300 | 460 | 74 | 630 | 1040 | 700 | 950 | — | КДЖ 1060 | — | — | — | 4 | 318 | 442 | 3 |
| 320 | 480 | 74 | 650 | 1090 | 650 | 850 | — | QJ1064 | — | — | 280 | 4 | 338 | 462 | 3 |
| 340 | 520 | 82 | 725 | 1270 | 600 | 800 | — | QJ 1068 | — | — | 301 | 5 | 362 | 498 | 4 |
| 360 | 540 | 82 | 768 | 1380 | 530 | 700 | — | QJ 1072 | — | — | — | 5 | 382 | 518 | 4 |
| 380 | 560 | 82 | 805 | 1430 | 500 | 670 | — | QJ 1076 | — | — | — | 5 | 402 | 538 | 4 |
