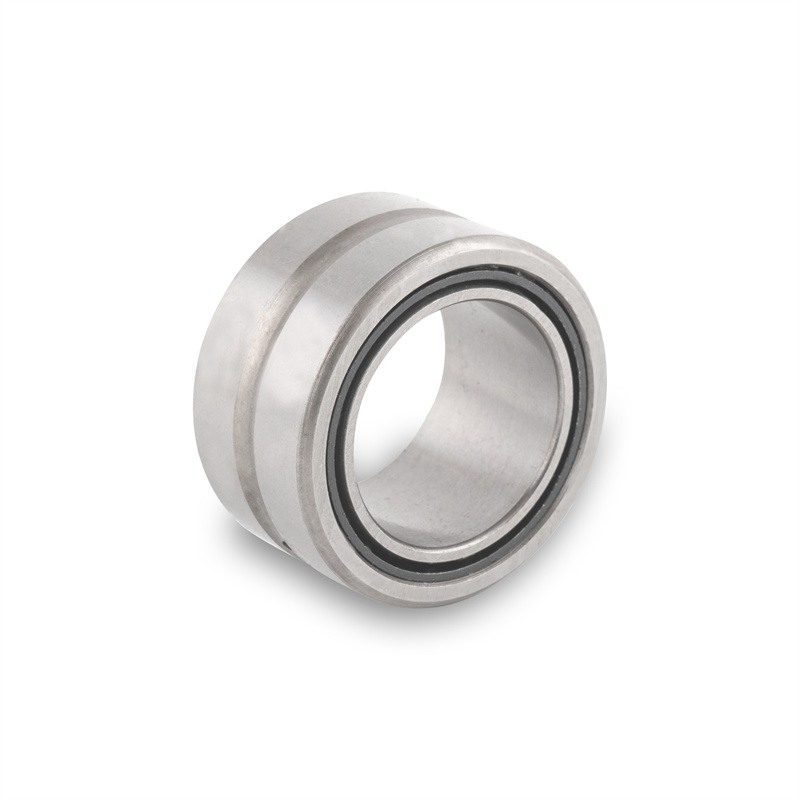

Радиальные игольчатые роликоподшипники с внутренними кольцами не ограничивают осевые перемещения вала или корпуса и имеют высокие предельные скорости. Обычно это тип NA и NI. Поскольку игольчатые ролики можно разделить внутри сепараторами, трение снижается, поэтому их можно использовать в условиях более высокой транспортировки.
| Базовый размер /мм | Базовая грузоподъемность /кН | Предельная скорость Iр·мин | Масса /г | Код подшипника | Другие размеры/мм | Монтажный размер /мм | ||||||
| д | Д | ДО Н.Э | Кр | C0r | толстый | масло | Вт | NA | r | Д1 | Д2 | ра |
| 10 | 22 | 13 | 8.60 | 9.20 | 15000 | 22000 | 243 | NA4900 | 0.3 | 12 | 20 | 0.3 |
| 22 | 22 | 一 | 一 | 一 | 一 | 一 | NA6900 | 0.3 | 一 | 一 | 一 | |
| 12 | 24 | 13 | 9.60 | 10.8 | 13000 | 19000 | 276 | NA4901 | 0.3 | 14 | 22 | 0.3 |
| 24 | 22 | 16.2 | 21.5 | 13000 | 19000 | 469 | NA6901 | 0.3 | 14 | 22 | 0.3 | |
| 15 | 28 | 13 | 10.2 | 12.8 | 10000 | 16000 | 359 | NA4902 | 0.3 | 17 | 26 | 0.3 |
| 28 | 23 | 17.5 | 25.2 | 10000 | 16000 | 637 | NA6902 | 0.3 | 17 | 26 | 0.3 | |
| 17 | 30 | 13 | 11.2 | 14.5 | 9500 | 15000 | 394 | NA4903 | 0.3 | 19 | 28 | 0.3 |
| 30 | 23 | 19.0 | 28.8 | 9500 | 15000 | 699 | NA6903 | 0.3 | 19 | 28 | 0.3 | |
| 20 | 37 | 17 | 21.2 | 25.2 | 9000 | 14000 | 799 | NA4904 | 0.3 | 22 | 35 | 0.3 |
| 37 | 30 | 35.2 | 48.5 | 9000 | 14000 | 141 | NA6904 | 0.3 | 22 | 35 | 0.3 | |
| 22 | 39 | 17 | 23.2 | 29.2 | 9000 | 13000 | 854 | NA49/22 | 0.3 | 24 | 37 | 0.3 |
| 39 | 30 | 38.5 | 56.2 | 9000 | 13000 | 151 | NA69/22 | 0.3 | 24 | 37 | 0.3 | |
| 25 | 42 | 17 | 24.0 | 31.2 | 8000 | 12000 | 947 | NA4905 | 0.3 | 27 | 40 | 0.3 |
| 42 | 30 | 40.0 | 60.2 | 8000 | 12000 | 167 | NA6905 | 0.3 | 27 | 40 | 0.3 | |
| 28 | 45 | 17 | 24.8 | 33.2 | 7500 | 11000 | 104 | НО 49/28 | 0.3 | 30 | 43 | 0.3 |
| 45 | 30 | 41.5 | 64.2 | 7500 | 11000 | 183 | NA69/28 | 0.3 | 30 | 43 | 0.3 | |
| 30 | 47 | 17 | 25.5 | 35.5 | 7000 | 10000 | 108 | NA490(5 | 0.3 | 32 | 45 | 0.3 |
| 47 | 30 | 42.8 | 68.5 | 7000 | 10000 | 191 | NA 6906 | 0.3 | 32 | 45 | 0.3 | |
| 32 | 52 | 20 | 31.5 | 48.5 | 6300 | 9000 | 168 | NA49/32 | 0.6 | 36 | 48 | 0.6 |
| 52 | 36 | 48.0 | 83.2 | 6300 | 9000 |
| NA69/32 | 0.6 | 36 | 48 | 0.6 | |
| 35 | 55 | 20 | 32.5 | 51.0 | 6000 | 8500 | 1С1 | NA4907 | 0.6 | 39 | 51 | 0.6 |
| 55 | 36 | 49.5 | 87.2 | 6000 | 8500 |
| NA 6907 | 0.6 | 39 | 51 | 0.6 | |
| 40 | 62 | 22 | 43.5 | 66.2 | 5000 | 7000 | 240 | NA4908 | 0.6 | 44 | 58 | 0.6 |
| 62 | 40 | 62.8 | 108 | 5000 | 7000 |
| NA 6908 | 0.6 | 44 | 58 | 0.6 | |
| 45 | 68 | 22 | 46.0 | 73.0 | 4800 | 6700 | 284 | NA4909 | 0.6 | 49 | 64 | 0.6 |
| 68 | 40 | 67.2 | 118 | 4800 | 6700 | 一 | NA6909 | 0.6 | 49 | 64 | 0.6 | |
| 50 | 72 | 22 | 48.2 | 80.0 | 4500 | 6300 | 287 | NA4910 | 0.6 | 54 | 68 | 0.6 |
| 72 | 40 | 70.2 | 128 | 4500 | 6300 | 一 | NA6910 | 0.6 | 54 | 68 | 0.6 | |
| 55 | 80 | 25 | 58.5 | 99.0 | 4000 | 5600 | 416 | NA4911 | 1 | 60 | 75 | 1 |
| 80 | 45 | 87.8 | 168 | 4000 | 5600 | 一 | NA6911 | 1 | 60 | 75 | 1 | |
| 65 | 90 | 25 | 62.2 | 112 | 3600 | 5000 | 479 | NA4913 | 1 | 70 | 85 | 1 |
| 90 | 45 | 93.2 | 188 | 3600 | 5000 | 一 | NA6913 | 1 | 70 | 85 | 1 | |
| 70 | 100 | 30 | 84.0 | 152 | 3200 | 4500 | 762 | NA4914 | 1 | 75 | 95 | 1 |
| 100 | 54 | 130 | 260 | 3200 | 4500 | 一 | NA 6914 | 1 | 75 | 95 | 1 | |
| 75 | 105 | 30 | 855 | 158 | 3000 | 4300 | 805 | NA4915 | 1 | 80 | 100 | 1 |
| 105 | 54 | 130 | 270 | 3000 | 4300 | 一 | NA6915 | 1 | 80 | 100 | 1 | |
| 80 | 110 | 30 | 89.0 | 170 | 2800 | 4000 | 852 | NA4916 | 1 | 85 | 105 | 1 |
| 110 | 54 | 135 | 292 | 2800 | 4000 | 一 | NA6916 | 1 | 85 | 105 | 1 | |
| 85
| 120 | 35 | 112 | 235 | 2400 | 3600 | 1280 | NA4917 | 1.1 | 91.5 | 113.5 | 1 |
| 120 | 63 | 155 | 365 | 2400 | 3600 | 一 | NA6917 | 1.1 | 91.5 | 113.5 | 1 | |
| 90 | 125 | 35 | 115 | 250 | 2200 | 3400 | 1340 | NA4918 | 1.1 | 96.5 | 118.5 | 1 |
| 125 | 63 | 165 | 388 | 2200 | 3400 | 一 | NA6918 | 1.1 | 96.5 | 118.5 | 1 | |
| 95 | 130 | 35 | 120 | 265 | 2000 | 3200 | 1410 | NA4919 | 1.1 | 101.5 | 123.5 | 1 |
| 130 | 63 | 172 | 412 | 2000 | 3200 | 一 | NA6919 | 1.1 | 101.5 | 123.5 | 1 | |
| 100 | 140 | 40 | 130 | 270 | 2000 | 3200 | 1960 | NA4920 | 1. | 106.5 | 133.5 | 1 |
| 140 | 71 | 202 | 480 | 2000 | 3200 | 一 | NA6920 | 1.1 | 106.5 | 133.5 | 1 | |
| 110 | 140 | 30 | 93.0 | 210 | 2000 | 3200 | 1130 | NA4822 | 1 | 115 | 135 | 1 |
| 150 | 40 | 138 | 295 | 1900 | 3000 | 2120 | NA4922 | 一 | 116.5 | 143.5 | 1 | |
| 120 | 150 | 30 | 96.2 | 225 | 1900 | 3000 | 1220 | NA4824 | 1 | 125 | 145 | 1 |
| 165 | 45 | 180 | 382 | 1800 | 2800 | 2910 | NA4924 | 一 | 126.5 | 158.5 | 1 | |
| 130 | 165 | 35 | 118 | 302 | 1700 | 2600 | 一 | NA4826 | 1.1 | 136.5 | 158.5 | 1 |
| 180 | 50 | 202 | 460 | 1600 | 2400 | 3960 | NA4926 | 1.5 | 138 | 172 | 1.5 | |
| 140 | 175 | 35 | 122 | 320 | 1600 | 2400 | 1980 | NA4828 | 1.1 | 146.5 | 168.5 | 1 |
| 190 | 50 | 210 | 488 | 1500 | 2200 | 4220 | NA4928 | 1.5 | 148 | 182 | 1.5 | |
| 150 | 190 | 40 | 152 | 395 | 1500 | 2200 | 2800 | NA4830 | 1.1 | 156.5 | 183.5 | 1 |
| 160 | 200 | 40 | 158 | 418 | 1500 | 2200 | 2970 | NA4832 | 1.1 | 166.5 | 193.5 | 1 |
| 170 | 215 | 45 | 192 | 520 | 1300 | 2000 | 4080 | NA4834 | 1.1 | 176.5 | 208.5 | 1 |
| 180 | 225 | 45 | 198 | 552 | 1200 | 1900 | 4290 | NA4836 | 1.1 | 186.5 | 218.5 | 1 |
| 190 | 240 | 50 | 230 | 688 | 1200 | 1800 | 5700 | NA4838 | 1.5 | 198 | 232 | 1.5 |
| 200 | 250 | 50 | 235 | 725 | 1100 | 1700 | 5970 | NA4840 | 1.5 | 208 | 242 | 1.5 |
