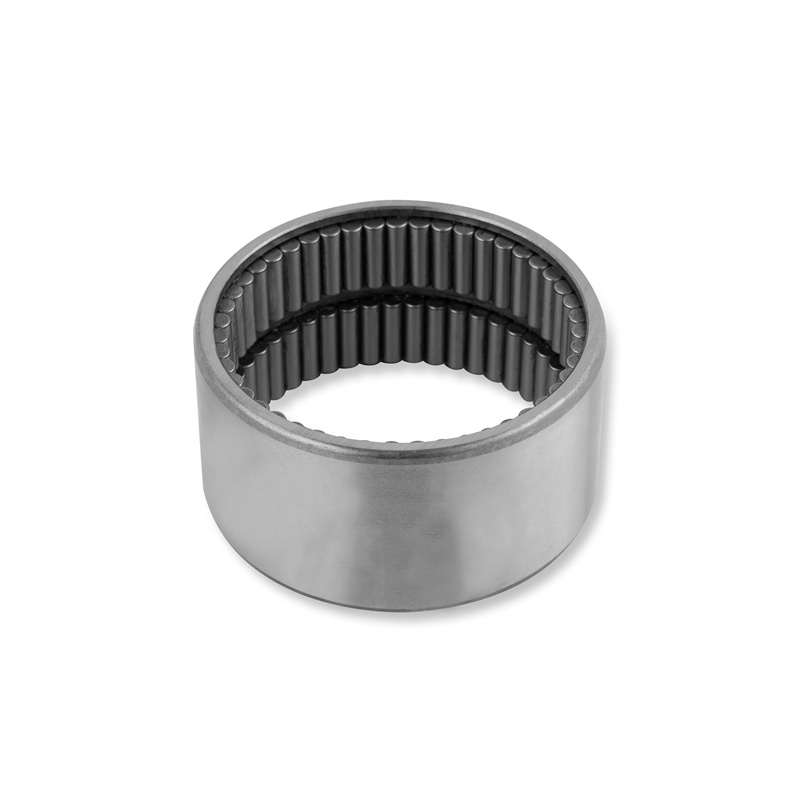

Наружное кольцо с полностью нагруженным игольчатым роликоподшипником внутреннего кольца имеет масляное отверстие, которое может смазываться маслом из масляного отверстия наружного кольца, и имеет две защитные кромки, внутреннее кольцо не имеет ни защитной кромки, ни сепаратора, а внутреннее кольцо кольцо, наружное кольцо и полный игольчатый ролик могут быть установлены соответственно. Игольчатые роликоподшипники с полной нагрузкой без внутреннего кольца подходят для деталей с ограниченным сухим радиальным размером, а поверхность соответствующей шейки непосредственно используется в качестве поверхности качения, что требует, чтобы твердость поверхности не была низкой в сухом состоянии HRC60, значение Ra шероховатости поверхности небольшой размер 0,63 мм, с внутренним кольцом или без него. Игольчатые роликоподшипники с полной нагрузкой не ограничивают осевое смещение вала или корпуса.

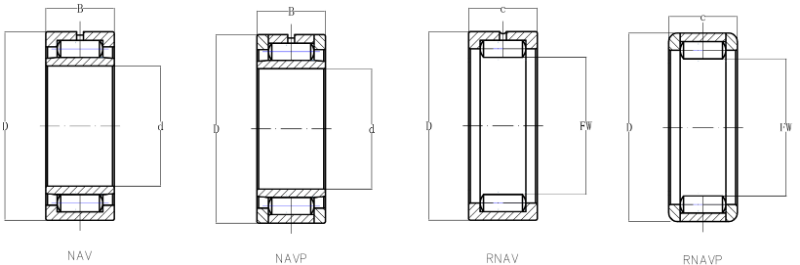

| Вал | Обозначение подшипника | Масса | ГраницыРазмеры | Базовый рейтинг нагрузки | Ограничение скорости | |||||||||||||
| Текущийкод | Исходный код | д | Д | С | Динамический | Статический | Масло | |||||||||||
| мм | г | мм | Н | об/мин | ||||||||||||||
| 15 | НАВ4902 | 4074902Е |
| 15 | 28 | 13 |
|
|
| |||||||||
| НАВ4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | ||||||||||
|
| 74802 | 100 | 15 | 36 | 24.5 | 8900 | 11200 | 4400 | ||||||||||
| 17 | НАВ4903 | 4074903Е |
| 17 | 30 | 13 |
|
|
| |||||||||
| НАВ4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | ||||||||||
|
| 74703 | 126 | 17 | 35 | 24.5 | 8700 | 10800 | 4200 | ||||||||||
| 20 | НАВ4904 | 4074904Е |
| 20 | 37 | 17 |
|
|
| |||||||||
| НАВ4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | ||||||||||
| НАВ203620.5 |
|
| 20 | 36 | 20.5 |
|
|
| ||||||||||
| НАВ204 |
|
| 20 | 47 | 14 |
|
|
| ||||||||||
| 24 | НАВ24668.1 |
|
| 24 | 66 | 8.1 |
|
|
| |||||||||
| 25 | НАВ4905 | 4074905Е |
| 25 | 42 | 17 |
|
|
| |||||||||
| НАВ4005 | 4074105 | 201 | 25 | 47 | 22 | 23000 | 34600 | 2600 | ||||||||||
| НАВ205 |
|
| 25 | 52 | 15 |
|
|
| ||||||||||
| 30 | НАВ4906 | 4074906Е |
| 30 | 47 | 17 |
|
|
| |||||||||
| НАВ4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | ||||||||||
| 35 | НАВ4907 | 4074907E |
| 35 | 55 | 20 |
|
|
| |||||||||
| НАВ4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | ||||||||||
| 40 | НАВ4908 | 4074908E |
| 40 | 62 | 22 |
|
|
| |||||||||
| НАВ4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | ||||||||||
| 45 | НАВ4909 | 4074909Е |
| 45 | 68 | 22 |
|
|
| |||||||||
| НАВ4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | ||||||||||
| 50 | НАВ4910 | 4074910E |
| 50 | 72 | 22 |
|
|
| |||||||||
| НАВ4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | ||||||||||
| 55 | НАВ4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 | |||||||||
| 60 | НАВ4912 | 4074912Е |
| 60 | 85 | 25 |
|
|
| |||||||||
| НАВ4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | ||||||||||
| 65 | НАВ4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 | |||||||||
| 70 | НАВ4914 | 4074914Е |
| 70 | 100 | 30 |
|
|
| |||||||||
| НАВ4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | ||||||||||
| 75 | НАВ4015 | 4074115 | 1810 | 75 | 115 | 40 | 7280 | 1800 | 900 | |||||||||
| 80 | НАВ4916 | 4074916E |
| 80 | 110 | 30 |
|
|
| |||||||||
| НАВ4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | ||||||||||
| 85 | НАВ4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 | |||||||||
| 90 | НАВ4918 | 4074918E | 1507 | 90 | 125 | 35 |
|
|
| |||||||||
| 95 | НАВ4919 | 4074919Е | 1537 | 95 | 130 | 35 |
|
|
| |||||||||
| 100 | НАВ4920 | 4074920E | 2240 | 100 | 140 | 40 |
|
|
| |||||||||
| 160 | НАВ4832 | 4074832 |
| 160 | 200 | 40 |
|
|
| |||||||||
| 190 | НАВл90Х245Х42 |
|
| 190 | 245 | 42 |
|
| | |||||||||
| Вал | Обозначение подшипника | Масса | ГраницыРазмеры | Базовый рейтинг нагрузки | Ограничение скорости | ||||||||||||
| Текущийкод | Исходный код | Фу | Д | С | Динамический | Статический | Масло | ||||||||||
| мм | г | мм | Н | об/мин | |||||||||||||
| 20 | РНКВ4902 | 4084902Е |
| 20 | 28 | 13 | 10800 | 29800 | 4500 | ||||||||
| 21.87 | РНКВ4002 | 4084102 | 45 | 21.87 | 32 | 17 |
|
|
| ||||||||
| 22 | РНКВ4903 | 4084903Е |
| 22 | 30 | 13 |
|
|
| ||||||||
| 24.3 | РНКВ4003 | 4084103 | 62 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | ||||||||
| 25 | РНКВ4904 | 4084904E |
| 25 | 37 | 17 |
|
|
| ||||||||
| 28.7 | РНКВ4004 | 4084104 | 114 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | ||||||||
| 30 | РНКВ4905 | 4084905Е |
| 30 | 42 | 17 |
|
|
| ||||||||
| 33.5 | РНКВ4005 | 4084105 | 129 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | ||||||||
| 35 | РНКВ4906 | 4084906E |
| 35 | 47 | 17 |
|
|
| ||||||||
| 40.1 | РНКВ4006 | 4084106 | 193 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | ||||||||
| 42 | РНКВ4907 | 4084907E |
| 42 | 55 | 20 |
|
|
| ||||||||
| 45.9 | РНКВ4007 | 4084107 | 259 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | ||||||||
| 48 | РНКВ4908 | 4084908E |
| 48 | 62 | 22 |
|
|
| ||||||||
| 51.6 | РНКВ4008 | 4084108 | 304 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | ||||||||
| 52 | РНКВ4909 | 4084909Е |
| 52 | 68 | 22 |
|
|
| ||||||||
| 57.4 | РНКВ4009 | 4084109 | 390 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | ||||||||
| 58 | РНКВ4910 | 4084910E |
| 58 | 72 | 22 |
|
|
| ||||||||
| 62.1 | РНКВ4010 | 4084110 | 426 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | ||||||||
| 69.8 | РНКВ4011 | 4084111 | 645 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | ||||||||
| 68 | РНКВ4912 | 4084912E |
| 68 | 85 | 25 |
|
|
| ||||||||
| 74.6 | РНКВ4012 | 4084112 | 677 | 74.6 | 95 | 35 | 75400 | 239000 | 2100 | ||||||||
| 80.3 | РНКВ4013 | 4084113 | 692 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | ||||||||
| 80 | РНКВ4914 | 4084914Е |
| 80 | 100 | 30 |
|
|
| ||||||||
| 88 | РНКВ4014 | 4084114 | 950 | 88 | 110 | 40 | 98800 | 354900 | 1700 | ||||||||
| 93.7 | РНКВ4015 | 4084115 | 1000 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | ||||||||
| 90 | РНКВ4916 | 4084916E |
| 90 | 110 | 30 |
|
|
| ||||||||
| 100.3 | РНКВ4016 | 4084116 | 1400 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | ||||||||
| 104.8 | РНКВ4017 | 4084117 | 1540 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | ||||||||
| 105 | РНКВ4918 | 4084918E |
| 105 | 125 | 35 |
|
|
| ||||||||
| 110 | РНКВ4919 | 4084919Е |
| 110 | 130 | 35 |
|
|
| ||||||||
| 115 | РНКВ4920 | 4084920E |
| 115 | 140 | 40 |
|
| | ||||||||
