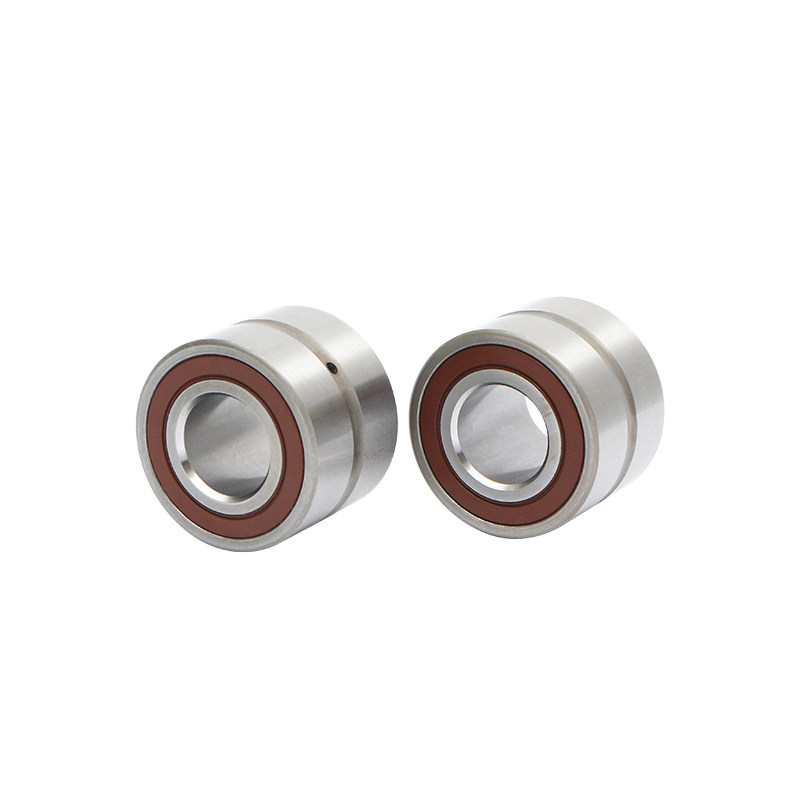

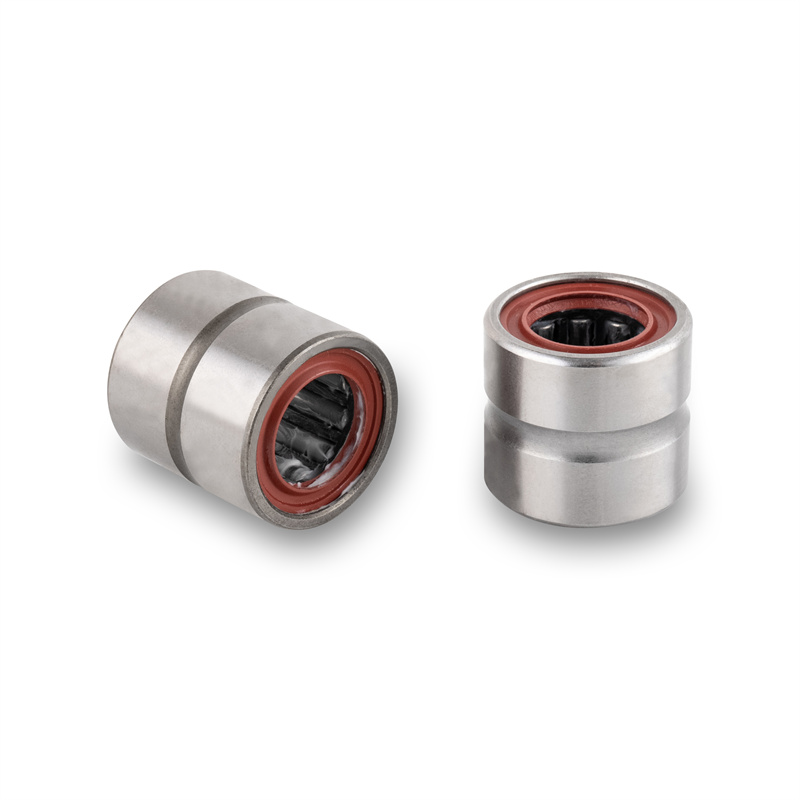

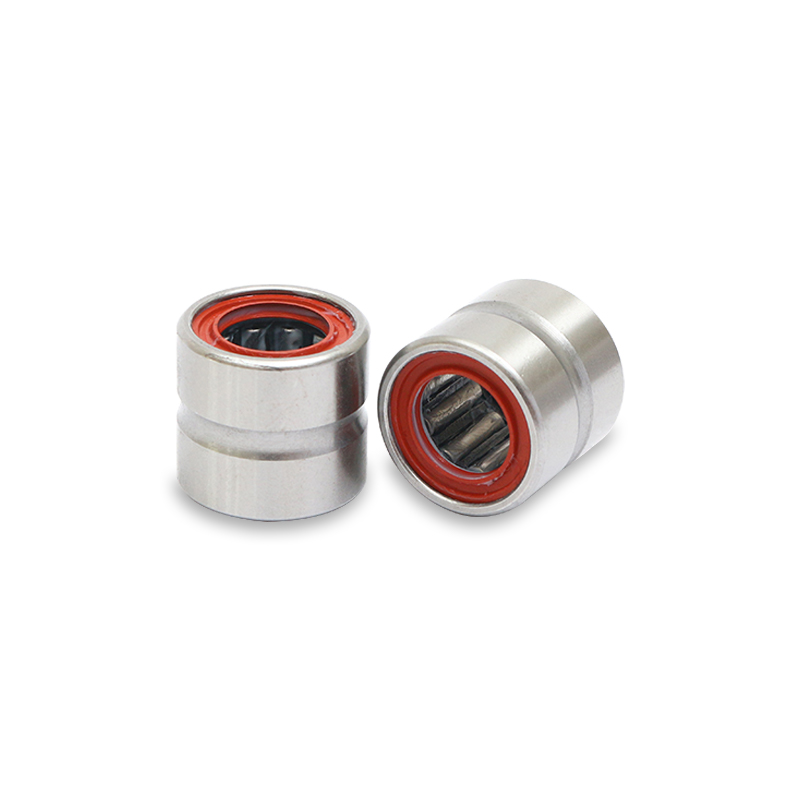

Это опорный роликоподшипник с наружным кольцом на задней стенке, ролик может катиться непосредственно по дорожке качения и выдерживать большие нагрузки. Наружная поверхность наружного кольца ролика цилиндрическая. Оба конца герметизированы, а наружное кольцо, сепаратор игольчатого ролика и уплотнительное кольцо образуют единый блок. Уплотнения из синтетического каучука выбраны с обеих сторон, чтобы обеспечить долговременную смазку, продлить срок службы изделия и повысить эффективность работы.

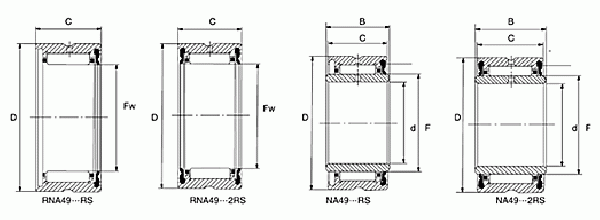

| Вал | Обозначение подшипника | Масса | ГраницыРазмеры | Базовый рейтинг нагрузки | Ограничение скорости | |||||||||||
| Текущийкод | Исходный код | д | Фу | Д | С | Б | Динамический | Статический | Масло | |||||||
| мм | г | мм | Н | об/мин | ||||||||||||
| без ИК | ||||||||||||||||
| 14 | РНК4900RS | РНК4900-2RS | 16 |
| 14 | 22 | 13 |
| 4560 | 4660 | 13000 | |||||
| 16 | РНК4901RS | РНК4901-2RS | 18 |
| 16 | 24 | 13 |
| 4950 | 5800 | 12000 | |||||
| 20 | РНК4902RS | РНК4902-2RS | 21.5 |
| 20 | 28 | 13 |
| 5980 | 9500 | 10000 | |||||
| 22 | РНК4903RS | РНК4903-2RS | 23 |
| 22 | 30 | 13 |
| 6050 | 10100 | 9000 | |||||
| 25 | РНК4904RS | РНК4904-2RS | 56 |
| 25 | 37 | 17 |
| 14900 | 17500 | 7500 | |||||
| 30 | РНК4905RS | РНК4905-2RS | 60 |
| 30 | 42 | 17 |
| 16300 | 21500 | 6500 | |||||
| 35 | РНК4906RS | РНК4906-2RS | 69 |
| 35 | 47 | 17 |
| 20050 | 24900 | 5500 | |||||
| 42 | РНК4907RS | РНК4907-2RS | 107 |
| 42 | 55 | 20 |
| 22500 | 37000 | 4800 | |||||
| 48 | РНК4908RS | РНК4908-2RS | 154 |
| 48 | 62 | 22 |
| 33050 | 50900 | 4200 | |||||
| 52 | РНК4909RS | РНК4909-2RS | 157 |
| 52 | 68 | 22 |
| 34800 | 56800 | 3900 | |||||
| 58 | РНК4910RS | РНК4910-2RS | 160 |
| 58 | 72 | 22 |
| 37800 | 61500 | 3500 | |||||
| Внутреннее кольцо | ||||||||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 | |||||
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 | |||||
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 | |||||
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 | |||||
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 | |||||
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 | |||||
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 | |||||
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 | |||||
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 | |||||
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 | |||||
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 | |||||
| 55 | NA4911RS | NA4911-2RS |
| 55 |
| 80 | 24 | 25 |
|
|
| |||||
| 60 | NA4912RS | NA4912-2RS |
| 60 |
| 85 | 25 | 26 |
|
|
| |||||
| 70 | NA4914RS | NA4914-2RS |
| 70 |
| 100 | 31 | 32 |
|
|
| |||||
| 69 серия | ||||||||||||||||
| 12 | NA6901-2RS | РНК6901-2RS |
| 12 | 16 | 24 | 22 | 23 |
|
|
| |||||
| 17 | NA6903-2RS | РНК6903-2RS |
| 17 | 22 | 30 | 23 | 24 |
|
|
| |||||
| 20 | NA6904-2RS | РНК6904-2RS |
| 20 | 25 | 37 | 30 | 31 |
|
|
| |||||
| 25 | NA6905-2RS | РНК6905-2RS |
| 25 | 30 | 42 | 30 | 31 |
|
|
| |||||
| 40 | NA6908-2RS | РНК6908-2RS |
| 40 | 48 | 62 | 40 | 41 |
|
|
| |||||
